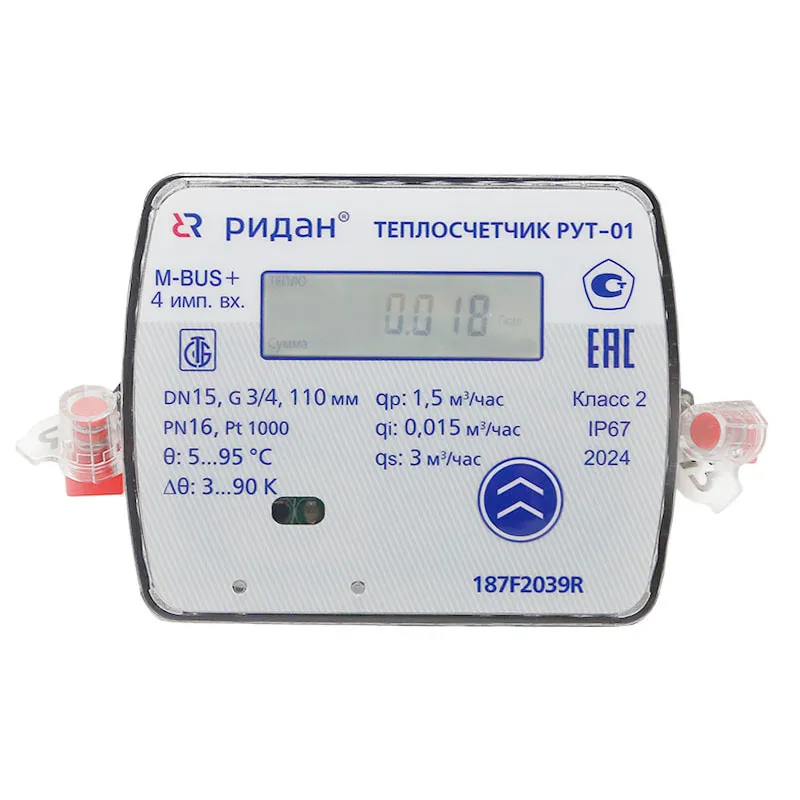

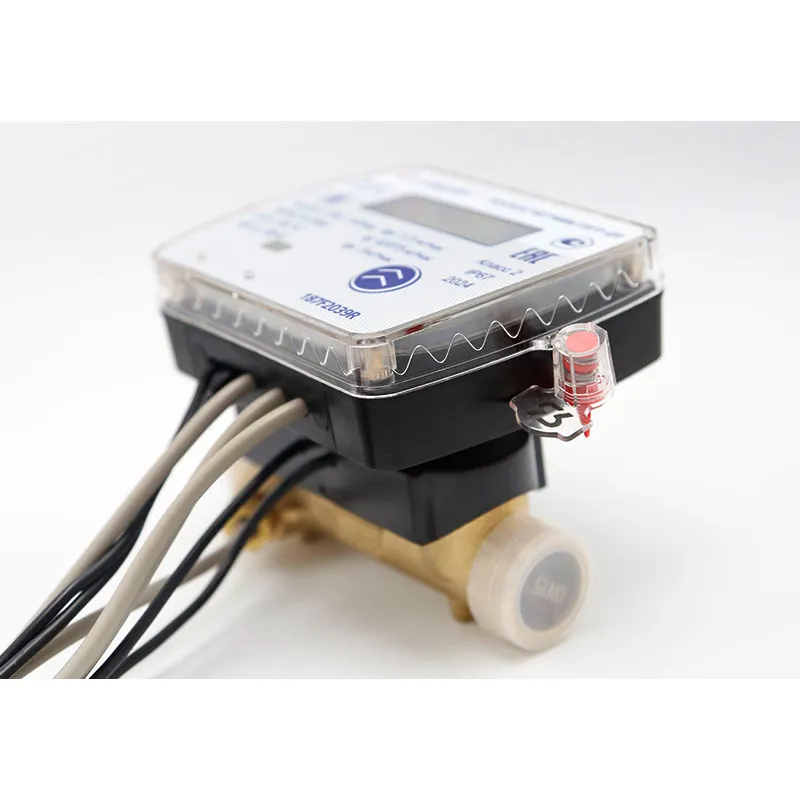

Теплосчетчик ультразвуковой Ридан РУТ-01/DN20/Qp2,5/M-Bus/подача

Теплосчетчик РУТ-01 предназначен для точного измерения количества потребляемой тепловой энергии, расхода теплоносителя, температуры и сопутствующих данных в системах водяного отопления и холодоснабжения коммунальных хозяйств. Теплосчетчик устанавливается на подающем или обратном трубопроводе с температурой теплоносителя от +5 до +95 °C. Устройство оснащено широкими коммуникационными возможностями, включая интерфейсы M-BUS, RS-485 и радиоинтерфейс LoRaWAN, что позволяет организовать удалённую диспетчеризацию.

Особенности конструкции и принципа работы

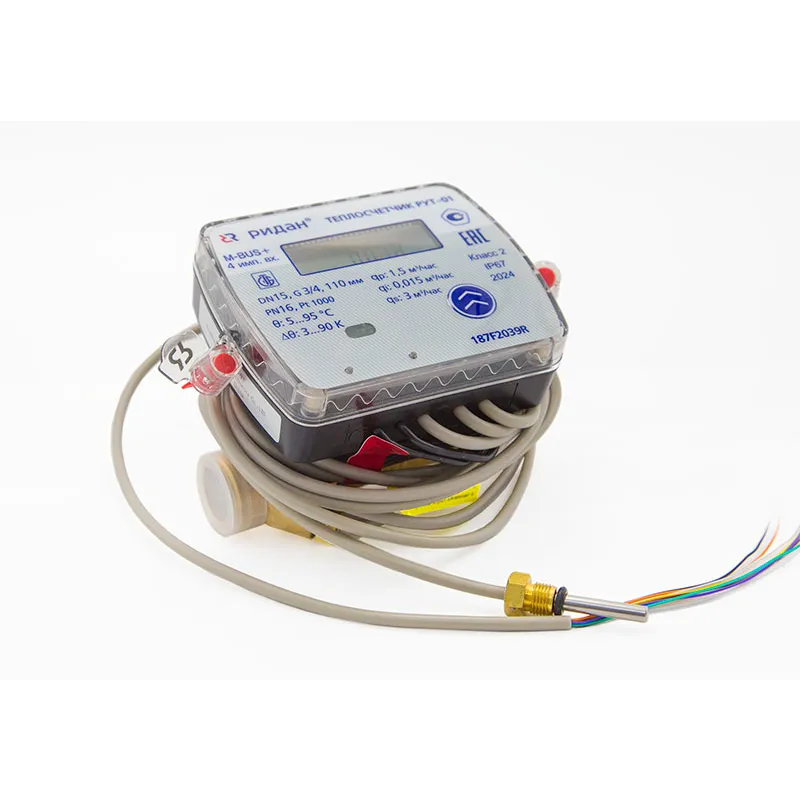

Теплосчетчик РУТ-01 состоит из трёх основных компонентов:

• Ультразвукового расходомера для измерения расхода теплоносителя методом временной задержки ультразвуковых сигналов.
• Парных термометров сопротивления Pt1000, регистрирующих температуру теплоносителя в прямом и обратном трубопроводах.
• Тепловычислителя, объединённого с расходомером, осуществляющего расчёт тепловой энергии и сохраняющего данные в энергонезависимой памяти.

Технические характеристики

• Диапазон температур теплоносителя: от +5 до +95 °C
• Минимальная разность температур: от +3 до +90 °C
• Класс точности: 2 по ГОСТ Р ЕН 1434-1 и ГОСТ Р 51649-2014
• Средний срок службы: не менее 12 лет
• Наработка на отказ: не менее 100 000 часов
• Источник питания: литиевая батарея, срок службы не менее 6 лет
• Экран: 8-разрядный LCD дисплей с интуитивным управлением кнопкой навигации
• Память: энергонезависимая на 36 месяцев (опционально 18 месяцев)
• Класс защиты: IP67
• DN, мм: 20
• Qp, м³/ч: 2,5
• Место установки: подача
• Tmax, °С: 95
• PN, бар: 16
• Модуль связи в комплекте: встроенный M-bus
• Присоединение: G1B 130
• Наименование изделия: теплосчетчик тепло/холод
• Тип: РУТ-01
• Количество (multi-pack 1): 12
• EAN (single-pack): 4630266118490
• EAN (multi-pack 1): 4630266118681

Преимущества изделия

• Многофункциональность: объединяет функции измерения, обработки и хранения данных.
• Высокая точность измерений благодаря сертифицированной методике.
• Удобство использования: интуитивный интерфейс и информативный дисплей.
• Экономичность: длительный срок службы батареи.
• Интеграция в системы диспетчеризации через разные интерфейсы.
• Совместимость с разными системами коммуникаций (RS-485, M-BUS, LoRaWAN).
• Надежность и влагоустойчивость: степень защиты IP67.

Области применения

• Индивидуальный поквартирный учет тепловой энергии в многоквартирных домах.
• Коллективный учет в жилищных комплексах и административных зданиях.
• Использование в организациях ЖКХ для мониторинга и управления затратами на отопление и горячее водоснабжение.

Комплектность

В комплект поставки входят:

• теплосчетчик РУТ-01;
• адаптер для монтажа датчика температуры в шаровом кране;
• паспорт;
• методика поверки (по заказу, на партию);
• руководство по эксплуатации

Теплосчетчик РУТ-01 — это профессиональное решение для эффективного учета и мониторинга тепловой энергии, отличающееся высокой точностью, длительной работой без обслуживания и широким спектром возможностей интеграции в современные системы диспетчеризации.
