🟢 В наличии

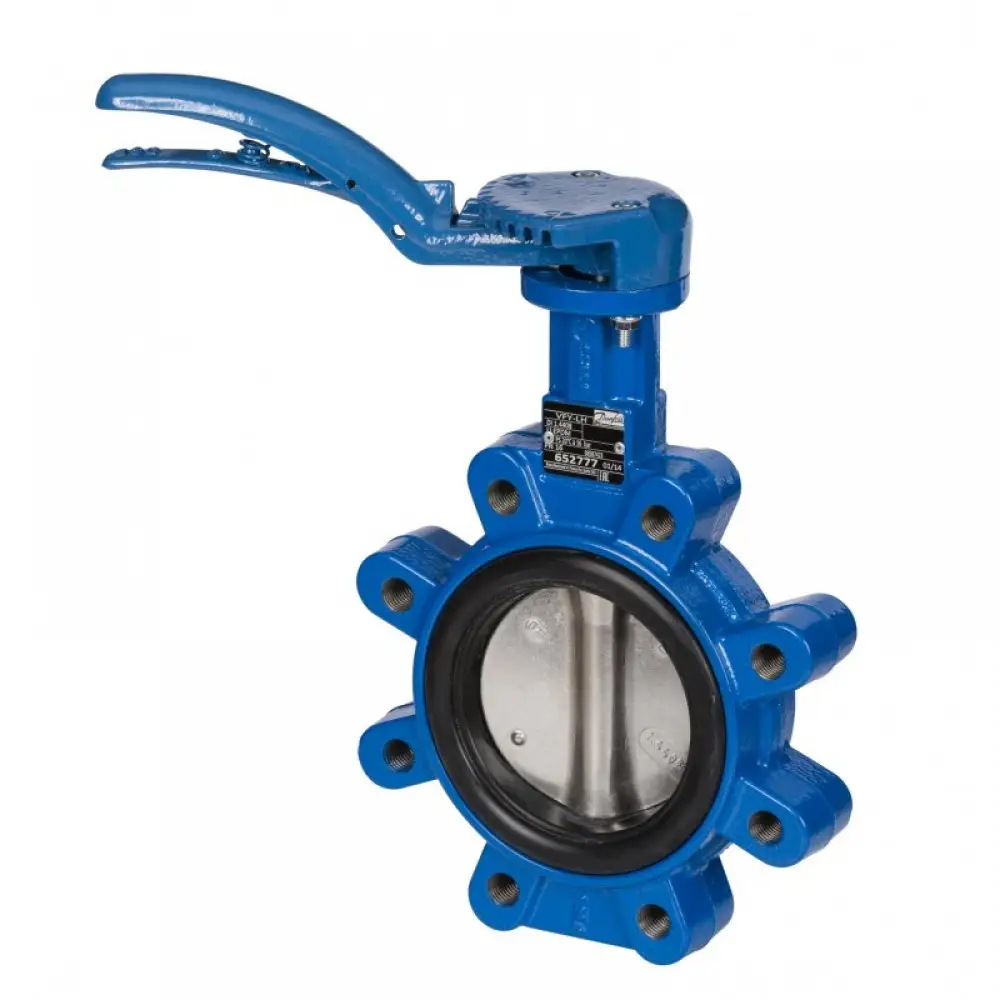

Ридан (Danfoss) 065B7436 — Затвор дисковый поворотный VFY-LH PN16, DN200, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка 065B7436
44 858 ₽
—
065B7436 — Затвор дисковый поворотный VFY-LH PN16, DN200, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка
Код товара — 065B7436
Характеристики товара
| Номинальное давление (PN), бар | 16 |
| Номинальный диаметр (DN), мм | 200 |
| D1, мм | 190 |
| Масса, кг, не более | 17,2 |
| Рабочая среда | Холодная вода, 50% гликоль, горячая вода, питьевая вода |
| Температура окружающей среды, °С | От -15 до +40 |
| Температура рабочей среды, °С | От -15 до +130 |
| Герметичность затвора (объем протечки / класс герметичности) | ГОСТ9544-2015 Класс А |
| Корпус | Высокопрочный чугун GGG40 |
| Шильдик | Алюминий или металлизированная пленка |
| Кольцевое уплотнение | Нитрил |
| Стопорное кольцо | Нержавеющая сталь ASTM 420/ Ствль XC75 |
| Седловое уплотнение | EPDM |
| Шток | Сталь ASTM 420 |
| Защитная втулка | IXEF 50 FV/ нерж. сталь SS304 |
| Втулка | IXEF |
| A, мм | 162 |
| B, мм | 290 |
| C, мм | 290 |
| D, мм | 60 |
| D2, мм | 70 |
| Исполнение | С рукояткой |
| Максимальное рабочее давление среды при температуре +20С (Рр), бар | 16 |
| Верхний антифрикционный подшипник | Оцинкованная сталь + тефлон |
| Нижний антифрикционный подшипник | Оцинкованная сталь + тефлон |
| Дополнительные требования | Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением. |
| Макс. допустимое давление, для затвора, установленного в конце трубопровода, бар | 10 |
| Тип присоединения к трубопроводу | Резьбовые проушины |
| Запорный элемент (шар, диск, золотник) | Сталь AISI 316 |
| Температура транспортировки и хранения, С | От -40 до +50 |
| Пробное (испытательное) давление согласно ГОСТ 356, бар | 24 |
| Применяемые ответные фланцы (поставляется силами заказчика) | По ГОСТ 33259-2015 исполнение В тип 01, тип 11 |
| Крепеж для присоединения к трубопроводу (поставляется силами заказчика) | Болт M20x55 Ст.35 — 24 шт., Шайба 20 — 24 шт. |
| ØE, мм | 98 |
