🟢 В наличии
Теплообменник HH №130 Ду 200
2 766 800 ₽
—
Ридан НН №130 ДУ 200 – пластинчатый теплообменник, предназначенный для обмена жидкостями или газами в современных промышленных системах отопления.

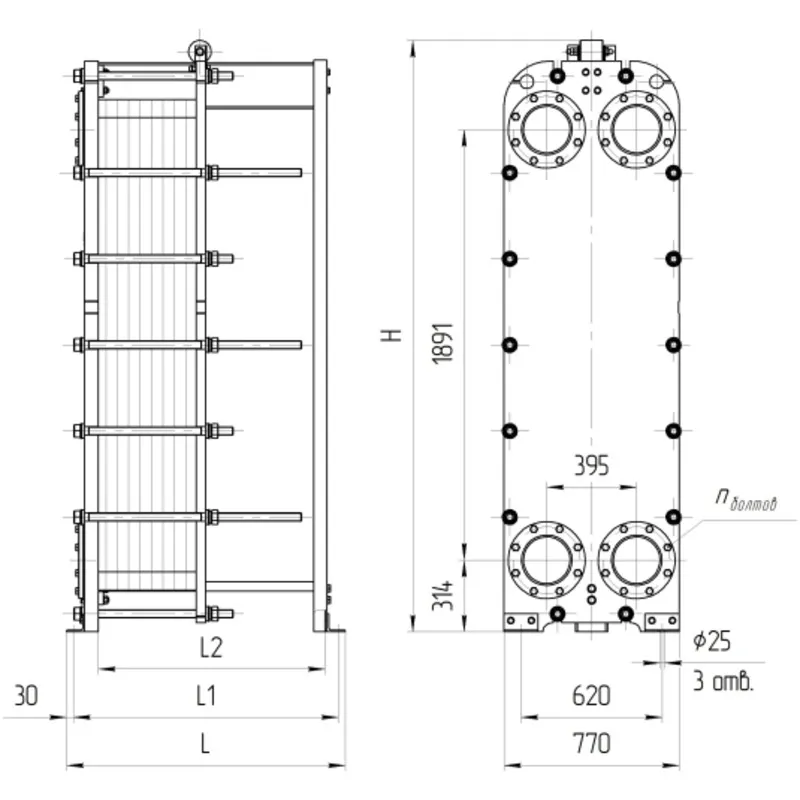

| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | N болтов, шт. |
Кол-во пластин, шт. |
Макс. масса, кг. |
||||
| L | L1 | L2 | H | размер | кол-во, шт. | |||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||
|
НН№130 |
1 | 825 | 765 | 600 | 2597 | M36 | 14 | 8 | 11-66 | 1900 |
| 2 | 1225 | 1165 | 1000 | 2597 | 67-139 | 2310 | ||||
| 3 | 1525 | 1465 | 1300 | 2597 | 140-193 | 2630 | ||||
| 4 | 1725 | 1665 | 1500 | 2597 | 194-230 | 2860 | ||||
| 5 | 2225 | 2165 | 2000 | 2597 | 231-320 | 3380 | ||||
| 6 | 2725 | 2665 | 2500 | 2597 | 321-411 | 3930 | ||||
| 7 | 3225 | 3165 | 3000 | 2597 | 412-502 | 4470 | ||||
| 8 | 4225 | 4165 | 4000 | 2697 | 503-684 | 5600 | ||||
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||||
| НН№130 общепромышленное/ специальное исполнение |
1 | 835 | 775 | 600 | 2597 | M36 | 14 | 12 | 11-64 | 2390 |
| 2 | 1235 | 1175 | 1000 | 2597 | 65-131 | 2830 | ||||
| 3 | 1535 | 1475 | 1300 | 2597 | 132-184 | 3200 | ||||
| 4 | 1735 | 1675 | 1500 | 2597 | 185-220 | 3460 | ||||
| 5 | 2235 | 2175 | 2000 | 2597 | 221-309 | 4060 | ||||
| 6 | 2735 | 2675 | 2500 | 2597 | 310-398 | 4690 | ||||
| 7 | 3235 | 3175 | 3000 | 2597 | 399-488 | 5320 | ||||
| 8 | 4235 | 4175 | 4000 | 2697 | 489-667 | 6610 | ||||
|
Тип ПТО |
Ду, мм |
Расчетное давление, кгс/см2 |
Наружный диаметр присоединяемой трубы, мм |
Диаметр сетки отверстий, мм |
Кол-во отверстий, шт. |
Номинальный диаметр и длина болтов |
|---|---|---|---|---|---|---|
|
НН№130 |
200 |
10 |
219 |
295 |
8 |
М20х50 |
|
16 |
219 |
295 |
12 |
М20х60 |
Промежуточный тип пластин: ТМTL, ТКТМ, ТКТL, TLX, TLTLX, TYK
Комплект поставки
В комплект поставки теплообменного аппарата Ридан НН №130 входит:
- Теплообменник, в собранном виде
- Паспорт
- Руководство по эксплуатации
- Паронитовые прокладки
Данная установка хорошо переносит вибрации и гидроудары. Кроме того, агрегат не подвергается коррозии, за счет коррозионностойкого материала. Все прокладки в теплообменники обеспечивают отличные показатели износостойкости. А также стоит заметить, что Ридан HH №130 ДУ 200 не боится загрязнений и поэтому агрегат прост в эксплуатации.
Стоимость пластинчатого теплообменника Ридан НН №130
Цена на теплообменный аппарат Ридан НН №130 рассчитывается индивидуально для конкретного объекта и зависит конструктивных особенностей теплообменника (типоразмер рамы, материал пластин и уплотнений) и параметров системы:
- Рабочее давление — влияет на толщину пластин и прижимных плит.
- Температурные графики — влияют на материал уплотнений, размер теплообменника (кол-во пластин).
- Тип среды — влияет на материал и толщину пластин, материал уплотнений.
- Потери давления — чем ниже потери, тем выше стоимость за счет больших габаритов пто.
- Запас поверхности на загрязнение — чем больше запас, тем дороже теплообменник, но и больше срок работы теплообменника без обслуживания.
Вы приобретаете оборудование по более
выгодным ценам, чем у производителя, благодаря официальному дилерству, долгосрочной совместной работе и бесплатной доставке.
Нам можно доверять
С каждым годом поставку теплообменников нам доверяет все большее число клиентов со всей России.
14 лет
опыт работы с 2011 года
12973
клиентов из России
505992
единиц проданной продукции
Рассчитать теплообменник
547,1 млн. руб.
Выручка за 2023 год
Смотреть в открытых источниках
Наши специалисты помогут подобрать теплообменник пластинчатого типа ONLINE. Для бесплатного подбора оборудования воспользуйтесь любым способом оформления заявки.
Основные параметры, влияющие на стоимость теплообменника
×
- Рабочее давление — влияет на толщину пластин и прижимных плит.
- Температурные графики — влияют на материал уплотнений, размер теплообменника (кол-во пластин).
- Тип среды — влияет на материал и толщину пластин, материал уплотнений.
- Потери давления — чем ниже потери, тем выше стоимость за счет больших габаритов пто.
- Запас поверхности на загрязнение — чем больше запас, тем дороже теплообменник, но и больше срок работы теплообменника без обслуживания.
Особенно стоит отметить точность данных для расчета, которые напрямую влияют на его стоимость и РАБОТОСПОСОБНОСТЬ.
Характеристики
Основные параметры
- Бренд: Ридан
- Вид пластинчатых теплообменников: ridan-nn-130
- Теплоноситель: Вода, Пар, Этиленгликоль, Масла, Нефть, Кислоты, Пищевые жидкости, Фреон
- Материал пластин: AISI 304, AISI 316, SMO 254, Titan, Hastelloy
- Тип пластин: TK, TL, TM
- Минимальная рабочая температура: -30
- Максимальная рабочая температура: 200
- Максимальное рабочее давление, бар: 25
- Максимальный расход, м³: 650
- Материал уплотнений: Nitril, EPDM, Silicone, Viton
- Диаметр присоединения: 200
- Срок эксплуатации, лет: 10
- Площадь пластины, м²: 1.33
- Максимальная площадь теплообмена, м²: 884.45
