🟢 В наличии
Теплообменник HH №100 Ду 200
Первоначальная цена составляла 1 552 200 ₽.1 361 494 ₽Текущая цена: 1 361 494 ₽.
—
Ридан НН №100 ДУ 200 – пластинчатый теплообменник, предназначенный для обмена жидкостями или газами в современных промышленных системах отопления.

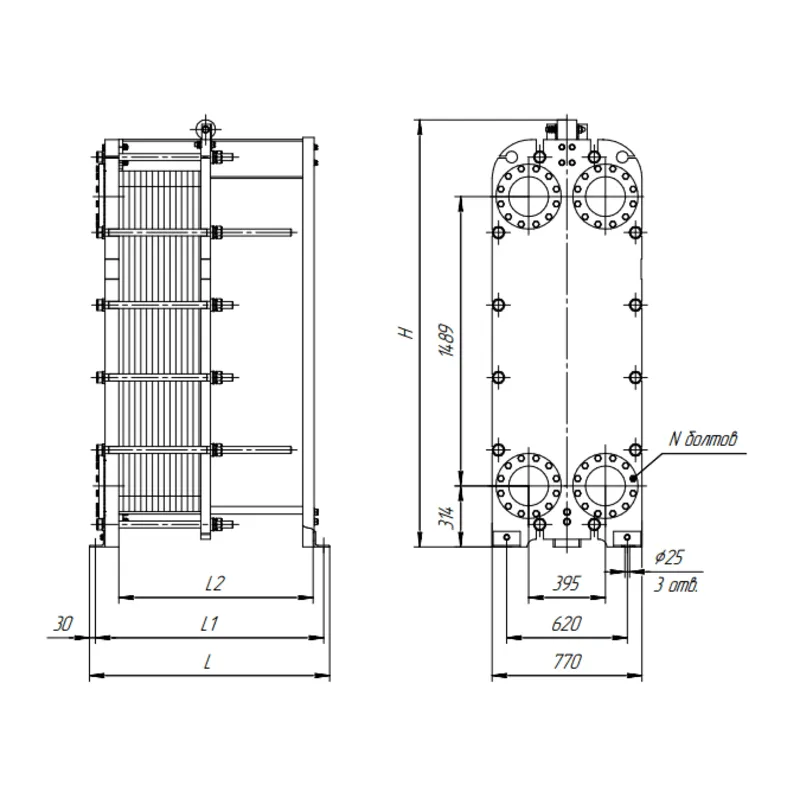

| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | N болтов, шт. |
Кол-во пластин, шт. |
Макс. масса, кг. |
||||
| L | L1 | L2 | H | размер | кол-во, шт. | |||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||
| НН№100 общепромышленное/ специальное исполнение | 1 | 825 | 765 | 600 | 2198 | M36 | 12 | 8 | 11-68 | 1590 |
| 2 | 1225 | 1165 | 1000 | 2198 | 69-140 | 1920 | ||||
| 3 | 1525 | 1465 | 1300 | 2198 | 141-195 | 2200 | ||||
| 4 | 1725 | 1665 | 1500 | 2198 | 196-231 | 2390 | ||||
| 5 | 2225 | 2165 | 2000 | 2198 | 232-322 | 2820 | ||||
| 6 | 2725 | 2665 | 2500 | 2198 | 323-413 | 3270 | ||||
| 7 | 3225 | 3165 | 3000 | 2198 | 414-504 | 3730 | ||||
| 8 | 4225 | 4165 | 4000 | 2297 | 505-686 | 4680 | ||||
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||||
| НН№100 общепромышленное исполнение | 1 | 835 | 775 | 600 | 2198 | M36 | 12 | 12 | 11-66 | 1870 |
| 2 | 1235 | 1175 | 1000 | 2198 | 67-132 | 2230 | ||||
| 3 | 1535 | 1475 | 1300 | 2198 | 133-185 | 2540 | ||||
| 4 | 1735 | 1675 | 1500 | 2198 | 186-221 | 2760 | ||||
| 5 | 2235 | 2175 | 2000 | 2198 | 222-310 | 3260 | ||||
| 6 | 2735 | 2675 | 2500 | 2198 | 311-400 | 3780 | ||||
| 7 | 3235 | 3175 | 3000 | 2198 | 401-490 | 4310 | ||||
| 8 | 4235 | 4175 | 4000 | 2297 | 491-668 | 5380 | ||||
|
Тип ПТО |
Ду, мм |
Расчетное давление, кгс/см2 |
Наружный диаметр присоединяемой трубы, мм |
Диаметр сетки отверстий, мм |
Кол-во отверстий, шт. |
Номинальный диаметр и длина болтов |
|---|---|---|---|---|---|---|
|
НН№100 |
200 |
10 |
219 |
295 |
8 |
М20х50 |
|
16 |
219 |
295 |
12 |
М20х60 |
Промежуточный тип пластин: ТМTL, ТКТМ, ТКТL, TLX, TLTLX, TYK
Комплект поставки
В комплект поставки теплообменного аппарата Ридан НН №100 входит:
- Теплообменник, в собранном виде
- Паспорт
- Руководство по эксплуатации
- Паронитовые прокладки
При эксплуатации установка неприхотлива, и не требует много средств на обслуживание, так как она способна бесперебойно работать на протяжении нескольких лет. Производитель позаботился о качестве теплообменника, уделил внимание всем важным деталям, и сделал его одним из самых доступных на современном рынке.
Типовые цены на пластинчатый теплообменник Ридан №100 Ду 200
Ридан НН№100 (аппарат теплообменный пластинчатый разборный)
Цена является ориентировочной и зависит от курса Евро.
Рассчитать стоимость теплообменника
| Цена: 1 540 165 рублей* с НДС и доставкой по РФ | |
| Тип среды | вода — вода |
| Мощность | 6 000 000 ккал/ч |
| Температура на входе °С | греющая среда 105 нагреваемая среда 70 |
| Температура на выходе °С | греющая среда 75 нагреваемая среда 95 |
| Количество пластин | 231 шт |
Какие параметры влияют на стоимость?
* Стоимость теплообменника рассчитывается индивидуально для конкретного объекта, и зависит от параметров системы и конструктивных особенностей (типоразмер рамы, материал пластин и уплотнений)
Вы приобретаете оборудование по более
выгодным ценам, чем у производителя, благодаря официальному дилерству, долгосрочной совместной работе и бесплатной доставке.
Нам можно доверять
С каждым годом поставку теплообменников нам доверяет все большее число клиентов со всей России.
14 лет
опыт работы с 2011 года
12973
клиентов из России
505992
единиц проданной продукции
Рассчитать теплообменник
547,1 млн. руб.
Выручка за 2023 год
Смотреть в открытых источниках
Наши специалисты помогут подобрать теплообменник пластинчатого типа ONLINE. Для бесплатного подбора оборудования воспользуйтесь любым способом оформления заявки.
Основные параметры, влияющие на стоимость теплообменника
×
- Рабочее давление — влияет на толщину пластин и прижимных плит.
- Температурные графики — влияют на материал уплотнений, размер теплообменника (кол-во пластин).
- Тип среды — влияет на материал и толщину пластин, материал уплотнений.
- Потери давления — чем ниже потери, тем выше стоимость за счет больших габаритов пто.
- Запас поверхности на загрязнение — чем больше запас, тем дороже теплообменник, но и больше срок работы теплообменника без обслуживания.
Особенно стоит отметить точность данных для расчета, которые напрямую влияют на его стоимость и РАБОТОСПОСОБНОСТЬ.
Характеристики
Основные параметры
- Бренд: Ридан
- Вид пластинчатых теплообменников: ridan-nn-100
- Теплоноситель: Вода, Пар, Этиленгликоль, Масла, Нефть, Кислоты, Пищевые жидкости, Фреон
- Материал пластин: AISI 304, AISI 316, SMO 254, Titan, Hastelloy
- Тип пластин: TK, TL, TM
- Минимальная рабочая температура: -30
- Максимальная рабочая температура: 200
- Максимальное рабочее давление, бар: 25
- Максимальный расход, м³: 650
- Материал уплотнений: Nitril, EPDM, Silicone, Viton
- Диаметр присоединения: 200
- Срок эксплуатации, лет: 10
- Площадь пластины, м²: 1
- Максимальная площадь теплообмена, м²: 666
