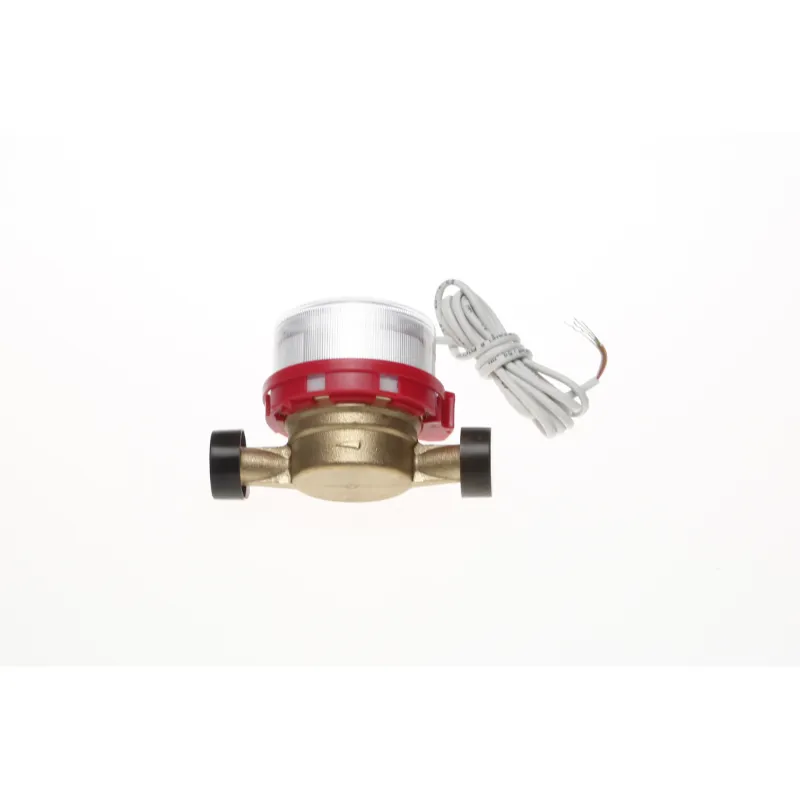

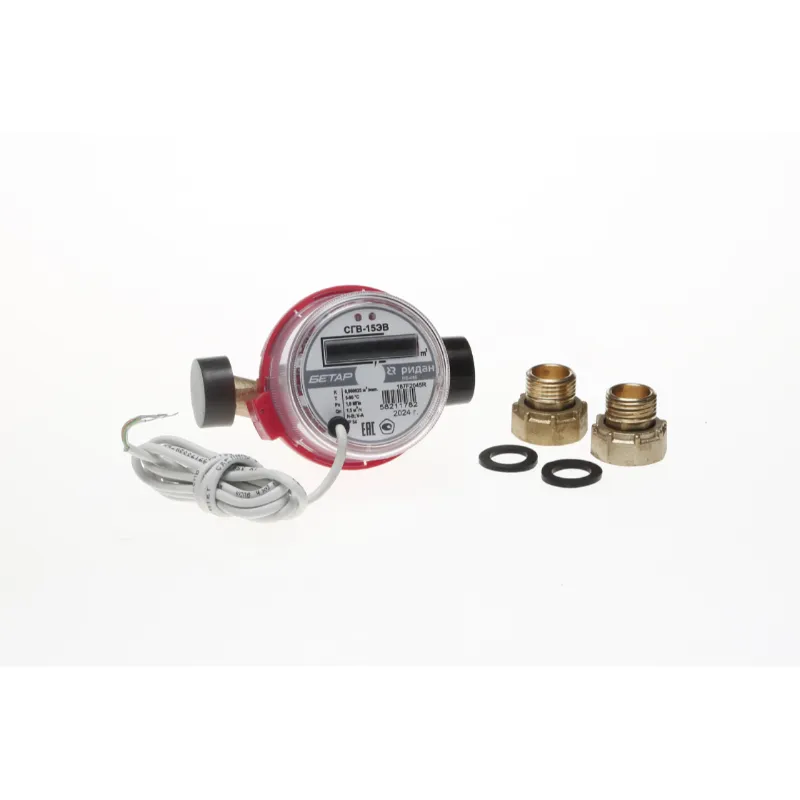

Счётчик воды СГВ-20МВ c импульсным выходом без фитингов

Счетчик горячей и холодной воды Ридан СГВ предназначен для измерения объёма питьевой воды, циркулирующей по трубопроводам, в диапазоне температур от +5 до +90 °C и при давлении до 1,0 МПа. Может использоваться самостоятельно или встраиваться в автоматизированные системы учета энергоресурсов через интерфейс RS-485 или импульсный выход.

Описание и работа

Счетчики Ридан СГВ выпускаются в исполнениях с различным типом счетного механизма:

• Механический счетчик с импульсным выходом или без интерфейса.
• Электронный счетчик с проводным цифровым интерфейсом RS-485.

Все счетчики оснащены механизмом, который преобразует вращательные движения крыльчатки, приводимой водой, в численные показания на дисплее.

Основные особенности счетчиков:

• Латунный корпус и детали из экологически чистого пластика.
• Устойчивость к внешнему магнитному полю до 140 кА/м.
• Индикаторы имеют поворотную конструкцию для удобства считывания показаний.
• Длительный срок службы — до 12 лет.

Область применения

Счетчики подходят для коммерческого учета объемов потребления холодной и горячей воды в жилых домах, квартирах, офисных и хозяйственных помещениях.

Устройство и принцип действия

Счетчики состоят из следующих основных узлов:

• Герметичный датчик расхода с фильтром, препятствующим прохождению крупных частиц и мусора.
• Индикаторное устройство (механическое или электронное), отображающее объем воды, прошедшей через счетчик.

Фильтр очищает воду перед измерительной камерой, куда направляется жидкость, приводя в движение крыльчатку с магнитом. Магнитный вал передает обороты крыльчатки на индикаторное устройство, где они конвертируются в показания, выраженные в литрах или кубических метрах.

Технические характеристики

• DN, мм: 20
• Qp, м³/ч: 2,5
• Монтажная длина, мм: 130
• Интерфейс: Без интерфейса
• Комплект поставки: Без фитингов
• Тип счетного механизма: Механический
• Наименование изделия: Счетчик воды универсальный
• Tmax, °С: 90
• PN, бар: 10

Монтаж

Счетчики устанавливаются специалистами согласно схеме, учитывающей стандарты и нормы:

• Патрубки счетчика перед установкой очищаются от защитной пленки.
• Перед установкой трубопроводы проходят тщательную подготовку (промывку и опрессовку).
• Счетчик монтируется на горизонтальном участке трубопровода, а стрелка на корпусе показывает направление течения воды.
• Затяжка резьбовых соединений выполняется динамометрическим ключом с моментом не более 30 Н·м.

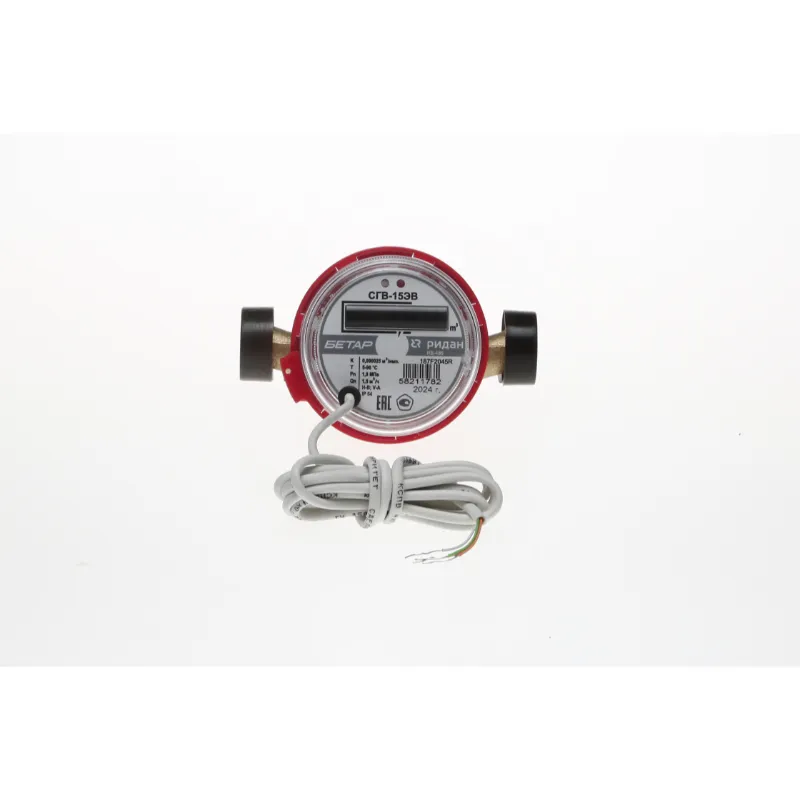

Индикация показаний

Показатели объема воды отображаются на индикаторе:

• Черные цифры показывают целые кубометры.
• Красные цифры — доли кубометров.

Спецификация изделий

Счетчики поставляются в следующих вариантах:

• СГВ-15МВ — механический счетчик с диаметром 15 мм, монтажная длина 80 мм, без интерфейса.
• СГВ-20МВ — механический счетчик с диаметром 20 мм, монтажная длина 130 мм, без интерфейса.
• СГВ-15ЭВ — электронный счетчик с диаметром 15 мм, монтажная длина 80 мм, с интерфейсом RS-485.
• СГВ-20ЭВ — электронный счетчик с диаметром 20 мм, монтажная длина 130 мм, с интерфейсом RS-485.

Преимущества

• Надежность и долговечность конструкции.
• Универсальность применения для горячей и холодной воды.
• Возможность интеграции в автоматизированные системы учета.
• Наличие защитного экрана от магнитных полей.
• Малые габариты и небольшой вес (от 0,35 до 0,4 кг).

Счетчики горячей и холодной воды Ридан СГВ являются современным и эффективным решением для учета водных ресурсов в быту и коммерческом применении. Надёжность конструкции, доступные коммуникации и универсальность применения делают их привлекательным вариантом для систем индивидуального и коллективного учета воды.
