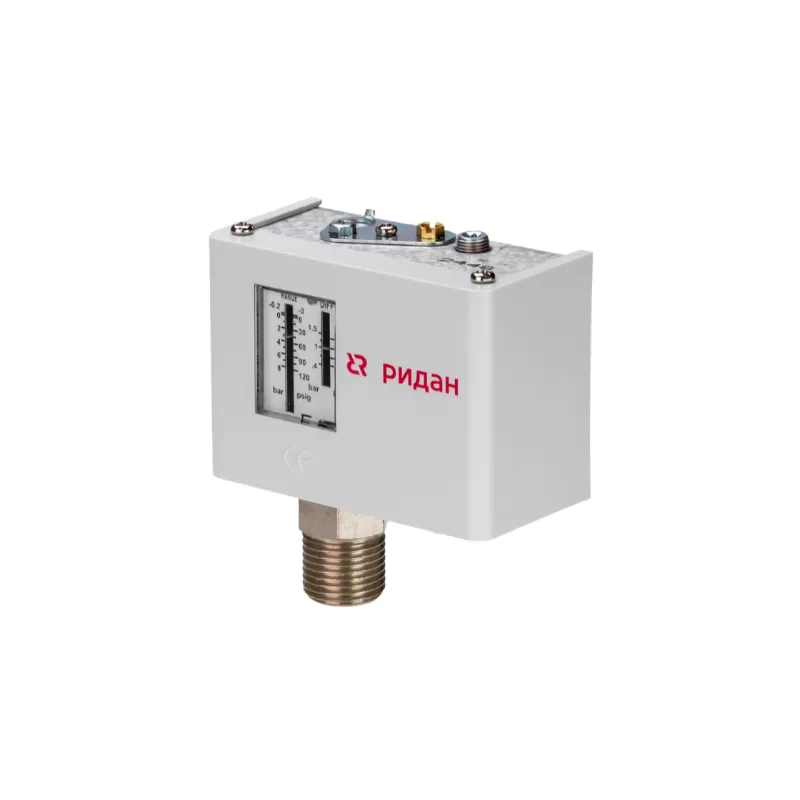

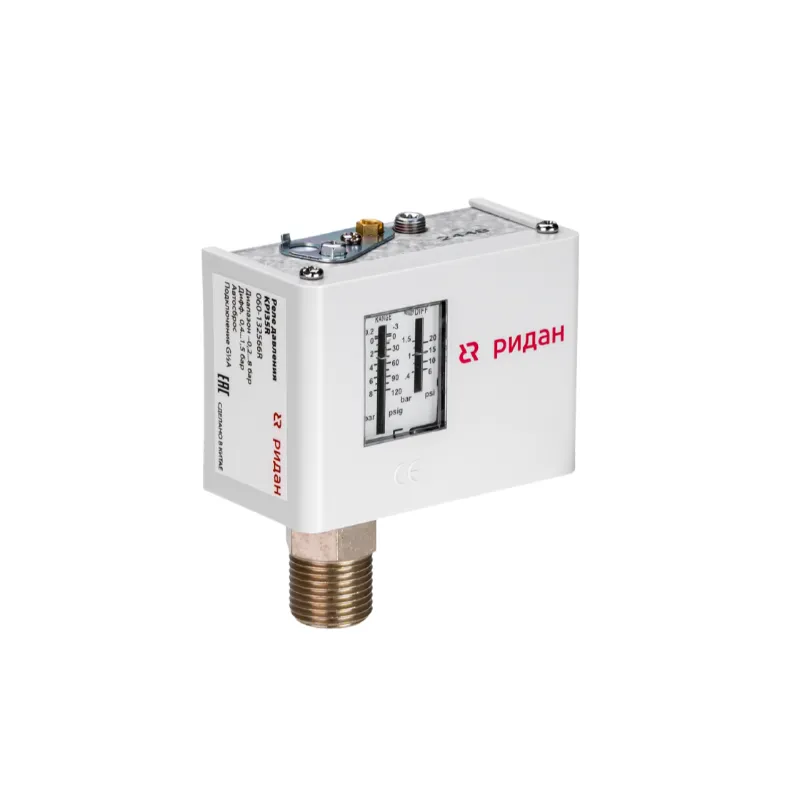

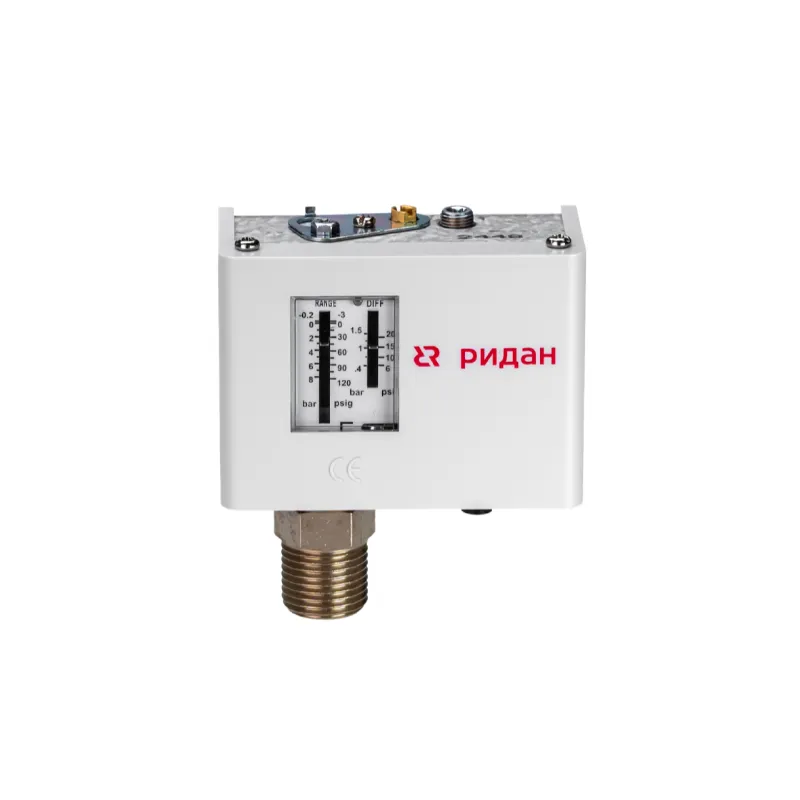

Реле давления Ридан KPI 35R

Реле давления типа KPI, модификации KPI35R предназначены для регулирования, текущего контроля и аварийной сигнализации в системах, использующих жидкие и газообразные среды. Они применяются в промышленных установках для обеспечения автоматической защиты и контроля параметров технологических процессов.

Устройство и принцип работы

Состав устройства

Реле давления KPI включает в себя следующие ключевые компоненты:

• Шпиндели настройки («Range» и «Diff»), позволяющие регулировать уровни срабатывания и гистерезиса (дифференциала);
• Механизм переключения контактов, реализованный с помощью рычага и пружин;
• Сенсорный сильфон, принимающий воздействие давления среды и инициирующий переключение контактов;
• Прикрепляемый штуцер для установки реле на трубопровод;
• Кабельный ввод для подключения к электропитанию и управляющей цепи.

При рабочем давлении выше установленной точки (шкала «Range») контакты 1 и 4 остаются замкнутыми. При падении давления ниже указанной точки и заданного дифференциала контакты размыкаются, замыкаясь на иной паре (1 и 2).

Технические характеристики

• Диапазон настройки уставки: от -0,2 до 7,5 бар;
• Дифференциал: от 0,7 до 4 бар;
• Метод сброса: автоматический;
• Максимальное рабочее давление: 17 бар;
• Температура окружающей среды: от -40 до +65 °C (кратковременно до +80 °C);
• Тип чувствительного элемента: сильфон;
• Технологическое присоединение: G ¼»;
• Класс защиты: IP30/IP44 (при закрытии неиспользуемых отверстий крышкой);
• Нагрузка на контактную группу: 20A, 120VAC; 10A, 240VAC; 8A, 24VDC;
• Масса: 0,3 кг.

Монтаж и эксплуатация

Подготовка к монтажу

Перед установкой необходимо проверить упаковку на наличие повреждений и убедиться в комплектности изделия.

Инструкция по монтажу

• Установку производят в верхней точке трубопровода для избежания скопления конденсата.
• Реле фиксируется горизонтально или вертикально, но недопустимо устанавливать корпус снизу, чтобы предотвратить проникновение влаги.
• Подключение рекомендуется выполнять с помощью специально оборудованного крана для легкого отключения реле при обслуживании.

Проверка и настройка

Процедура настройки реле предполагает:

• Выбор необходимого положения точек срабатывания с помощью шкал «Range» и «Diff»;
• Выполнение пробного теста с фиксацией реальных значений давления при смене состояний контактов.

Проверка реле осуществляется подачей давления и регистрацией моментов переключения контактов.

Правильная эксплуатация

При эксплуатации реле необходимо соблюдать указанные производителем условия окружающей среды и диапазоны настройки. Запрещается продолжать эксплуатацию поврежденных или неправильно настроенных приборов.

В комплект поставки входит:

• реле давления типа KPI;
• верхняя крышка;
• кронштейн;
• винты;
• упаковочная коробка;
• инструкция;
• паспорт;
• руководство по эксплуатации

Реле давления KPI предоставляют пользователям высокоэффективное и надежное решение для реализации функций контроля и блокировки в различных промышленных приложениях. Удобство монтажа, широкие возможности настройки и длительный ресурс работы делают их востребованными устройствами в системах автоматики и защиты.
