Контроллер Ридан ECL-3R 368, напряжение питания 24V DC

Программируемый электронный регулятор ECL-3R 368 Назначение: автоматизация систем централизованного теплоснабжения, в частности — двухконтурного регулирования (СО + ГВС).

Ключевые особенности:

• Конфигурируемость: позволяет пользователю настроить схему приложения под индивидуальные потребности в рамках функционала двухконтурного регулирования.
• Управление контурами: поддерживает управление контурами отопления (СО) и горячего водоснабжения (ГВС).
• Интерфейс управления: настройка и просмотр параметров выполняются через монохромный ЖК-дисплей (192×64 точки с подсветкой) с помощью 6-кнопочной клавиатуры.
• Интеграция в системы диспетчеризации: оснащён двумя портами RS-485 (скорость передачи данных: 2400–115200 бит/с) для:
  • подключения визуальной панели оператора;
  • интеграции в систему диспетчеризации по протоколу Modbus RTU.

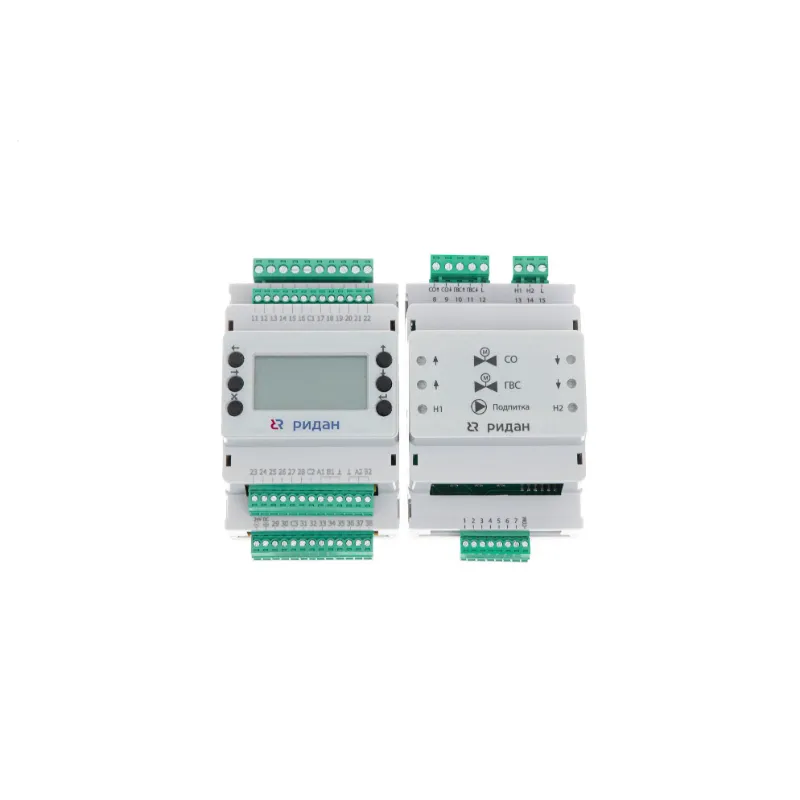

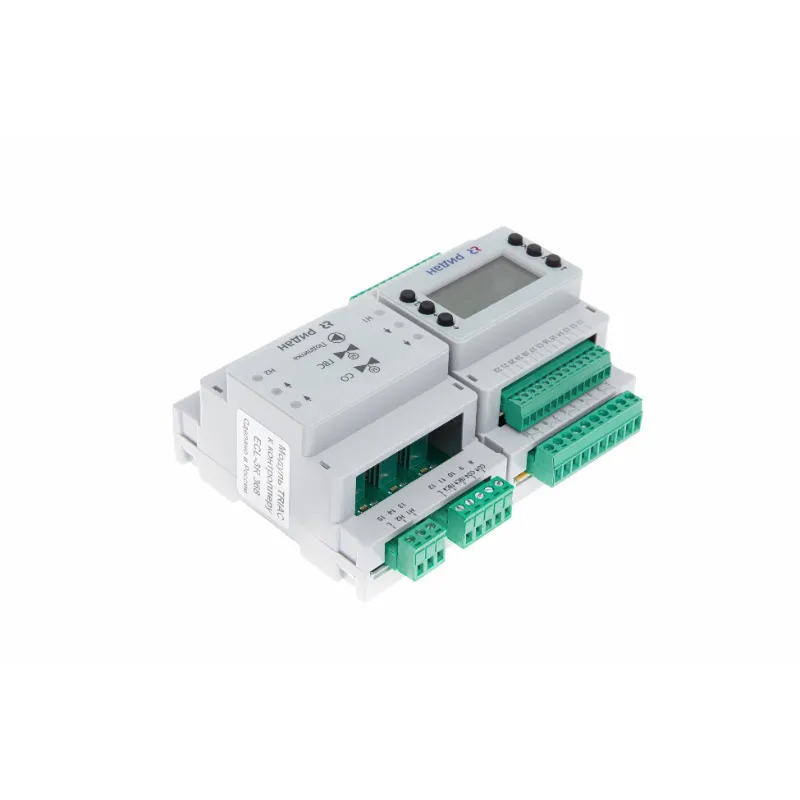

• Модуль расширения: в комплект входит модуль расширения с твердотельными реле ECL-3R Triac, подключаемый к транзисторным выходам контроллера через прилагаемый кабель.

Технические характеристики:

• Масса нетто: 0,3 кг;
• Степень защиты: IP31;
• Потребляемая мощность: 5 ВА;
• Напряжение питания: 24 В DC;
• Диапазон допустимого напряжения: 18–36 В;
• RTC (часы реального времени): есть;
• Резервное питание: от встроенного аккумулятора (не менее 30 дней работы при отключении питания);
• Температура окружающей среды (режим работы): +7…+55 °C;
• Температура окружающей среды (хранение/транспортировка): –20…+60 °C.

Ограничения:

• регулирование по давлению — не поддерживается;
• интеграция в Cloud-Control — не предусмотрена;
• интерфейс Ethernet — отсутствует.

Применение:

• автоматизация теплового пункта;
• управление системой отопления (включая контур подпитки);
• регулирование температуры в контуре ГВС;
• мониторинг показаний датчиков температуры и давления;
• раздельное включение контуров автоматики;
• индикация аварийных ситуаций.
