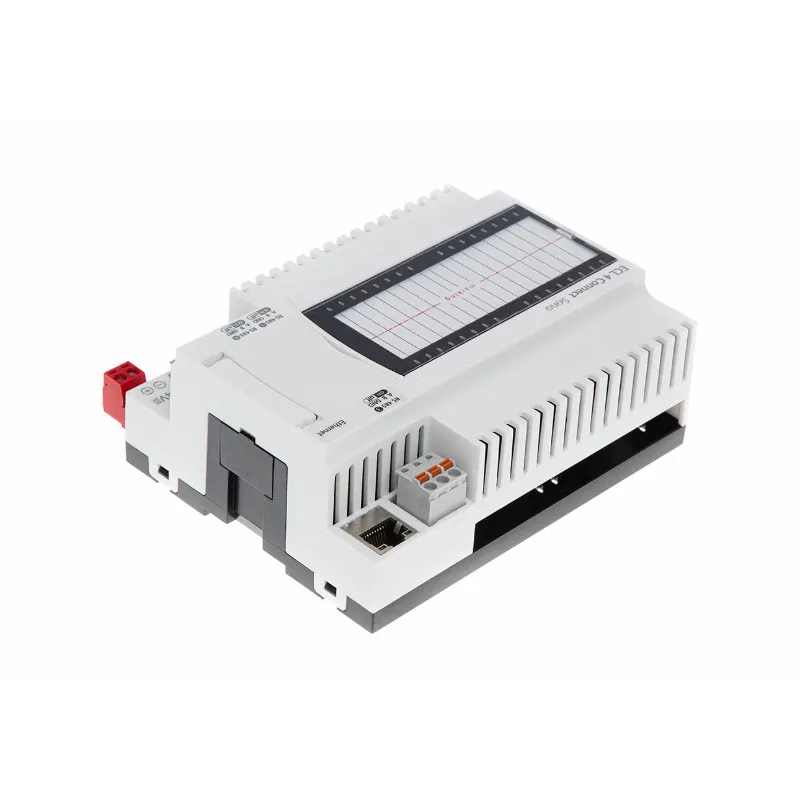

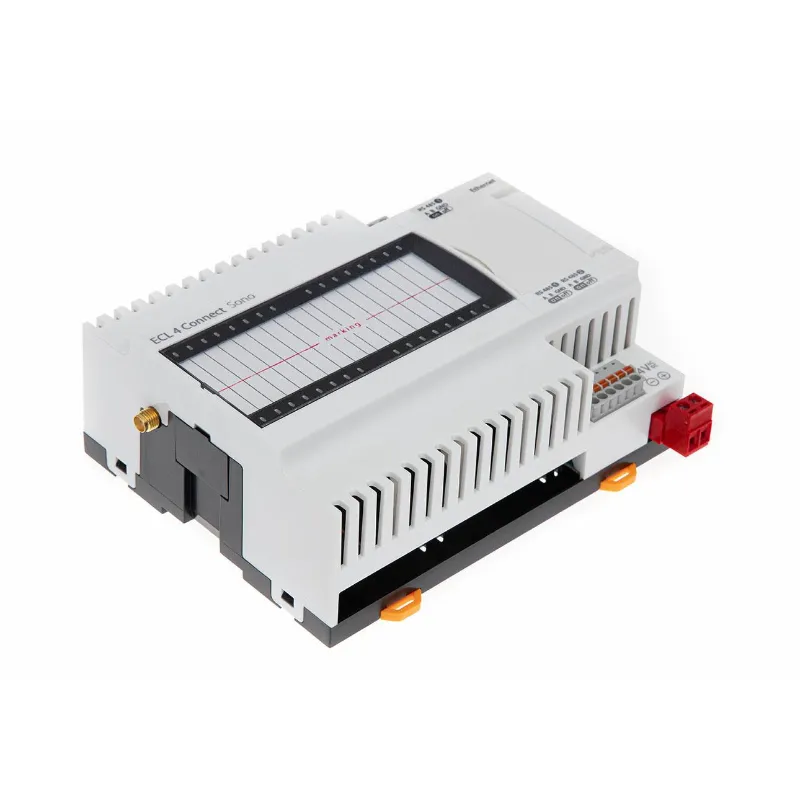

Контроллер программируемый Ридан ECL4 SonoConnect RS-485/Ethernet

Контроллер ECL4 Connect Sono предназначен для организации удаленного мониторинга и диспетчеризации приборов учета ресурсов (теплосчетчиков, водосчетчиков, электросчетчиков) по интерфейсу RS-485. Данный контроллер способен управлять подключаемыми устройствами и собирать с них информацию для последующей обработки и отображения.

Функционал и особенности

Контроллер обеспечивает организацию AMR-системы — системы автоматизированного считывания показаний приборов учета, предназначенную для поквартирного учета. Устройство может одновременно взаимодействовать с несколькими типами приборов учета:

• Теплосчетчики Sonosafe/SonoSelect RS-485;
• Теплосчетчики РУТ-01 с RS-485;
• Водосчетчики WMT с RS-485;
• Электросчетчики Меркурий 200/230 с RS-485.

ECL4 Connect Sono оснащён одним Ethernet-портом для локального подключения компьютера диспетчера, тремя последовательными портами RS-485 и дополнительным GSM-модулем (опционально) для удаленного доступа через облако или мобильный интернет.

Каждый COM-порт RS-485 может подключить до 247 приборов учета. Управление реализуется по схеме «один ведущий — много ведомых»: контроллер отправляет запросы, а приборы учета передают нужные данные.

Описание и работа

Алгоритм работы сети

Архитектура проводной сети построена по топологии «шина», где устройства подключаются последовательно друг за другом. Интерфейс RS-485 функционирует по двунаправленному принципу, передача данных возможна по обоим каналам «A» и «B». Максимальная физическая длина сегментов сети зависит от активного и ёмкостного сопротивления кабеля, а также мощности питания.

Режимы работы

Система поддержки протоколов RS-485 включает скорость передачи данных от 2400 до 115200 бит/с и протокол Modbus-RTU. Для согласования импеданса шин RS-485 предусмотрен терминал на 120 Ом, который можно отключить при необходимости.

Технические характеристики

• Питание: 24 В постоянного или переменного тока.
• Потребляемая мощность: 8 Вт.
• Установка: на DIN-рейку.
• Температурный диапазон эксплуатации: от 0 до +55 °C.
• Размеры: 110 x 140 x 55 мм.
• Вес: 610 граммов.
• Интерфейсы: Ethernet (100 Мбит/с), три порта RS-485, микро-USB.
• Время автономной работы часов RTC: до 7 лет на сменной батарейке CR1632.
• Внешняя память: карты памяти формата microSD до 32 ГБ (поддержка файловой системы FAT32).
• Защита от короткого замыкания: смена плавкого предохранителя.

Указания по монтажу и наладке

Контроллер устанавливается на DIN-рейку. Сеть RS-485 организуется по принципу «шина», все устройства подключаются последовательно к одному или нескольким COM-портам контроллера. Перед началом эксплуатации необходимо настроить скорости передачи данных и терминалы согласований сети.

Техническое обслуживание и текущий ремонт

Контроллер не нуждается в техническом обслуживании и ремонте. В случае отказа необходимо приобрести новое устройство.

Комплектность

В комплект поставки входят:

• Контроллер ECL4 Connect Sono;
• Паспорт;
• Руководство по эксплуатации.

Контроллер ECL4 Connect Sono представляет собой специализированное устройство для построения сетей автоматизированного сбора данных с приборов учета по интерфейсу RS-485. Его функциональность и надежность обеспечивают эффективную работу систем диспетчеризации ресурсов в жилом фонде и коммерческой недвижимости.
