Клапан термостатический Danfoss RTR-K

Гарнитура RTR-K разработана для профессионального подключения отопительных приборов с боковым подключением к трубам, расположенным в полу, в двухтрубных системах отопления. Это универсальное решение обеспечивает удобный и эффективный подход к монтажу, гарантируя надежное соединение и простую настройку работы системы.

Основные компоненты гарнитуры RTR-K:

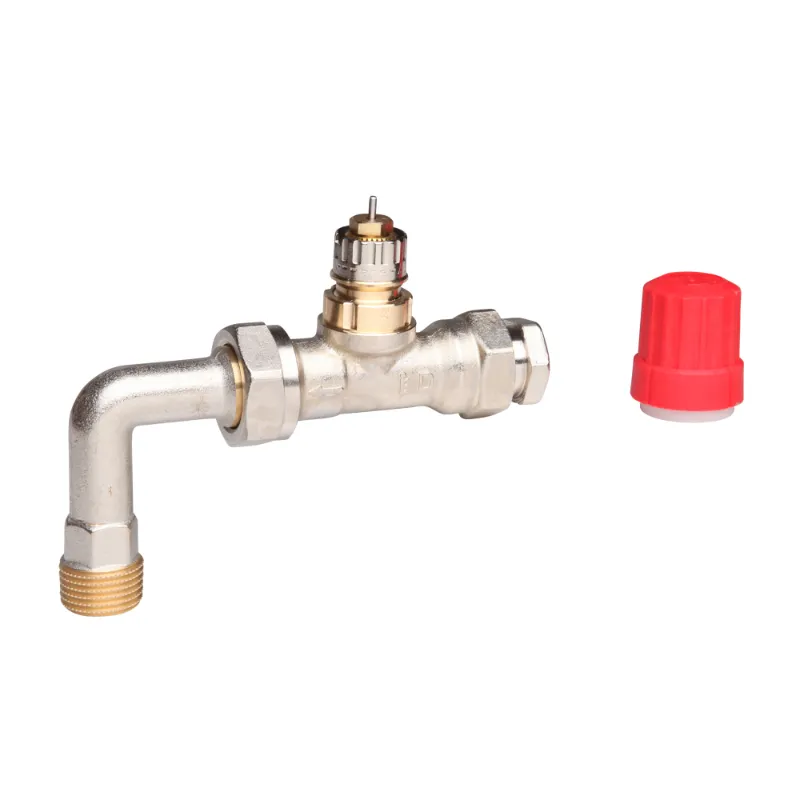

Клапан терморегулятора:

• С уплотнительной втулкой и отводом с соединительной гайкой.
• Оснащен устройством для предварительной настройки пропускной способности с 14 положениями от «1» до «7» с интервалом 0,5. В положении «N» клапан полностью открыт.

Характеристики:

• Рабочая среда: Вода, отвечающая требованиям Правил технической эксплуатации электрических станций и сетей Российской Федерации
• Кольцевое уплотнение: Тройной этиленпропиленовый каучук EPDM
• Шток: Хромированная сталь
• Исполнение: С уплотнительной втулкой и отводом с накидной гайкой
• Корпус: Коррозионно-стойкая латунь Ms 58
• Номинальный диаметр (DN), мм: 15
• Номинальное давление (PN), бар: 10
• Максимально допустимый перепад давлений, бар: 0,6
• Температура рабочей среды, °С: До 120 °C
• Резьба штуцеров для присоединения к трубопроводу, дюймы: Внутр. Rp 1/2
• Резьба штуцеров для присоединения к радиатору, дюймы: Наруж. R 1/2
• Тип совместимого термоэлемента или привода: RTR; RTRW; RA; RAW; living eco; TWA-A
• Запорный элемент (шар, диск, золотник): Бутадиенакрилонитрильный каучук NBR
• Дросселирующий цилиндр: Полифенилсульфид PPS с 40% стекловолокна
• Соединительная трубка: Оцинкованная сталь
• Пропускная способность Kvs без термоэлемента, м³/ч: 0,76
• Пропускная способность Kv при значении предварительной настройки 1, с термоэлементом, м³/ч: 0,02
• Пропускная способность Kv при значении предварительной настройки 2, с термоэлементом, м³/ч: 0,07
• Пропускная способность Kv при значении предварительной настройки 3, с термоэлементом, м³/ч: 0,15
• Пропускная способность Kv при значении предварительной настройки 4, с термоэлементом, м³/ч: 0,23
• Пропускная способность Kv при значении предварительной настройки 5, с термоэлементом, м³/ч: 0,33
• Пропускная способность Kv при значении предварительной настройки 6, с термоэлементом, м³/ч: 0,41
• Пропускная способность Kv при значении предварительной настройки 7, с термоэлементом, м³/ч: 0,5
• Пропускная способность Kv при значении предварительной настройки N, с термоэлементом, м³/ч: 0,62

Соединительная трубка:

• Диаметр: 15 мм
• Доступны длины: 650 мм и 950 мм, что позволяет адаптировать установку под высоту отопительного прибора.

Присоединительная деталь:

• Нижнее подключение с запорным краном и патрубками с наружной резьбой G 3/4 A.
• Запорный клапан позволяет отключить отопительный прибор для сервисного обслуживания без необходимости дренировать всю систему.

Преимущества гарнитуры RTR-K:

• Удобная регулировка: Быстрая и точная настройка пропускной способности без необходимости использования специализированных инструментов.
• Защита и безопасность: После установки термоэлемента его механизм скрыт, что предотвращает непреднамеренное вмешательство. Дополнительно можно использовать блокировочное кольцо для повышения безопасности.
• Простой монтаж: Клипсовое соединение обеспечивает легкую и быструю установку термоэлемента на клапан.
• Замена уплотнений: Сальниковое уплотнение легко заменяется без остановки работы системы и слива воды, что значительно упрощает обслуживание.
• Долговечность: Нажимной штифт из хромированной стали предотвращает необходимость в постоянной смазке.

Область применения:

Гарнитура RTR-K идеально подходит для систем отопления в жилых, коммерческих и промышленных объектах. Ее универсальность и простота установки делают ее надежным выбором для обеспечения эффективного и комфортного отопления в соответствии с современными стандартами.

С гарнитурой RTR-K каждое подключение отопительного прибора станет простым и надежным, а система отопления будет работать эффективно и без сбоев, обеспечивая необходимый уровень комфорта в вашем пространстве.
