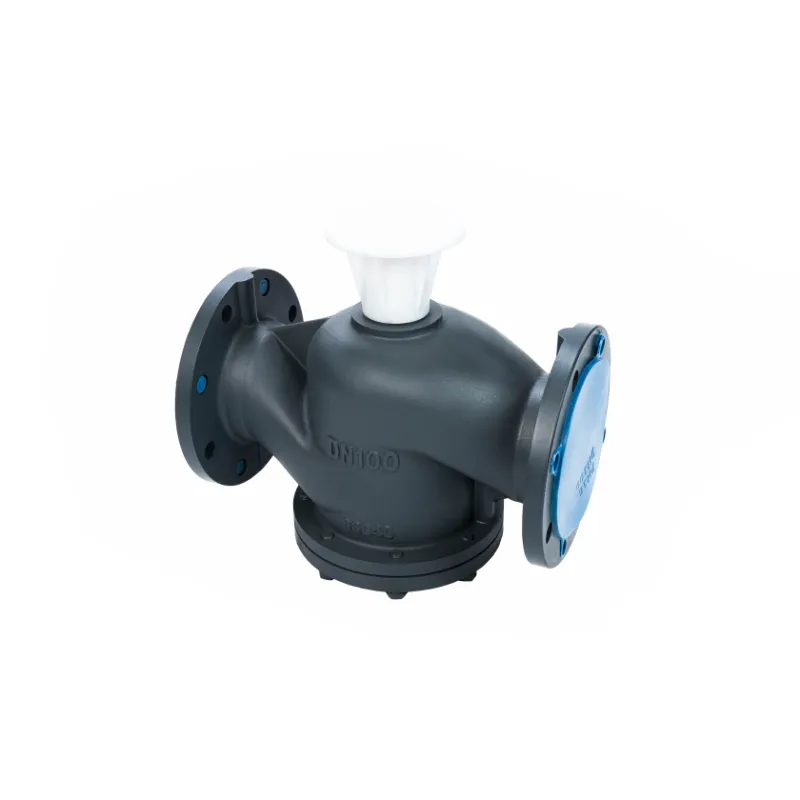

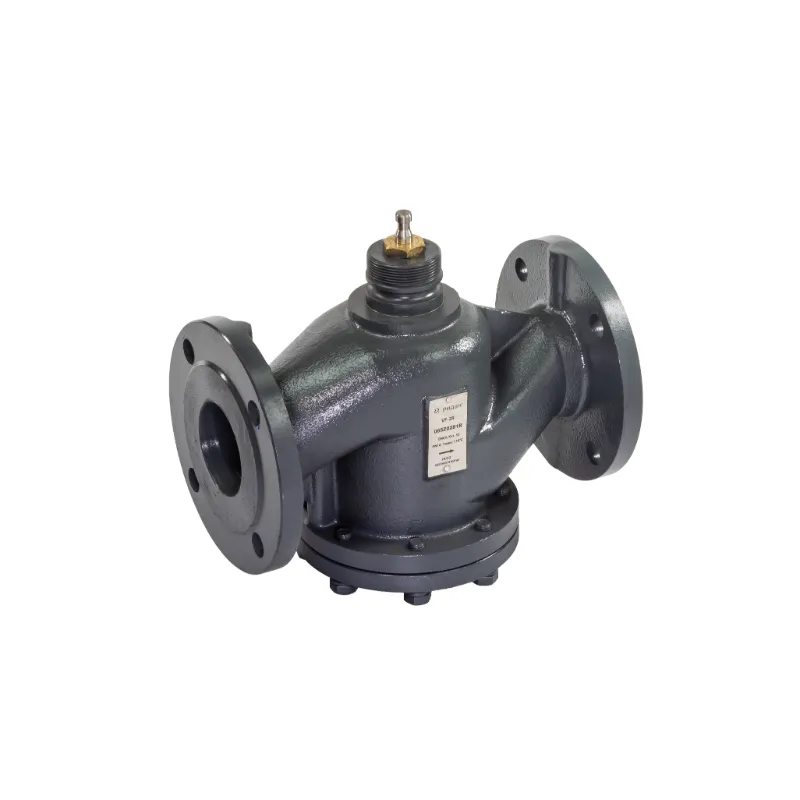

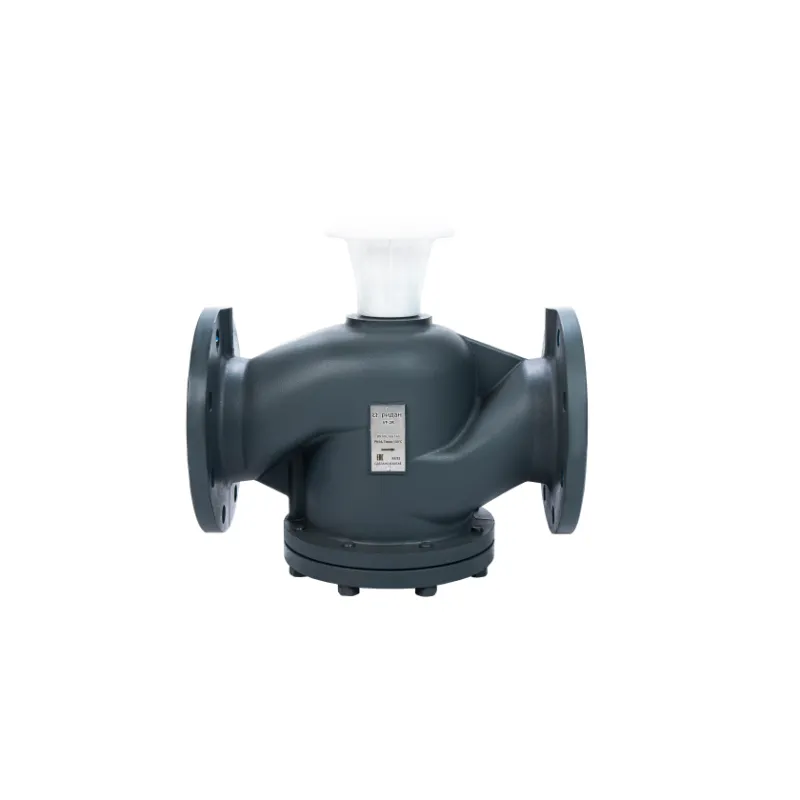

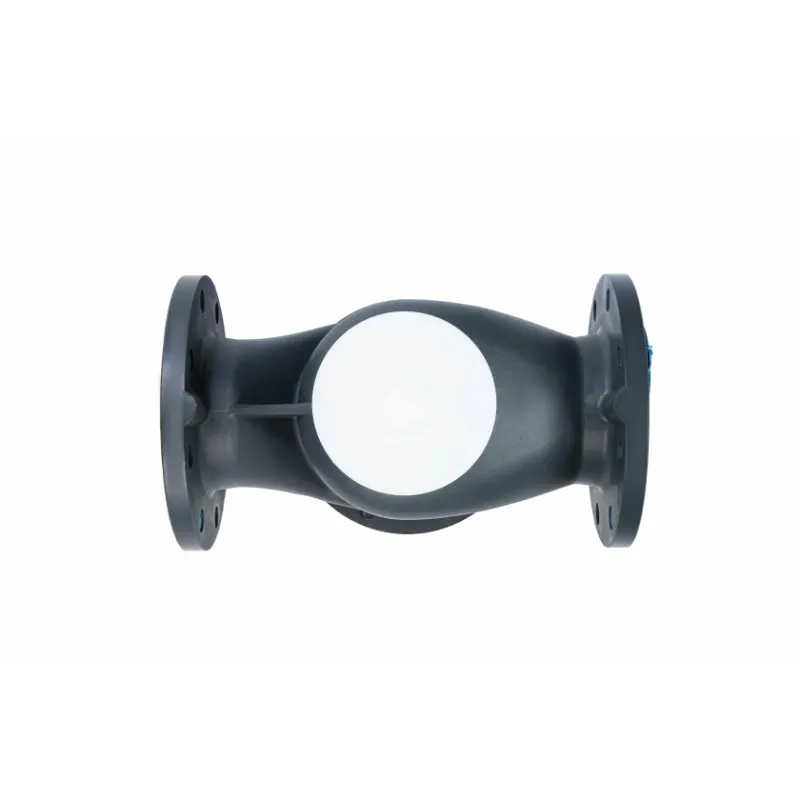

Клапан регулирующий фланцевый Ридан VF-2R PN16, DN100, Kvs 140

Клапан регулирующий фланцевый Ридан VF-2R, разработанный для обеспечения высокой эффективности и надежности в системах тепло- и холодоснабжения зданий. С номинальным диаметром DN100, давлением PN16 и пропускной способностью Kvs 140, этот клапан обеспечивает оптимальное управление потоком и является важным компонентом для поддержания стабильной и энергоэффективной работы вашей системы.

Клапан VF-2R предназначен для использования с приводами AMV(E)–3000R, AMV(E)–3000R SU/SD, а также совместим с приводами серий ARV(E)–1000R (DN 15–50), ARV(E)–1000R SU/SD (DN 15–50), AMV(E)–1800R (DN 65–80), AMV(E)–2000R SU/SD (DN 65–80), AMV(E)–6500R (DN 250) и AMV(E)–10KR (DN 300), что обеспечивает гибкость при выборе решения для автоматизации вашей системы.

Ключевые преимущества клапана Ридан VF-2R DN100 PN16 Kvs 140:

• Высокая пропускная способность: Kvs 140 обеспечивает эффективное регулирование потоков в крупных системах.
• Точное регулирование: Логарифмическая характеристика регулирования гарантирует плавный и точный контроль расхода рабочей среды.
• Надежность и долговечность: Корпус из высокопрочного чугуна с шаровидным графитом GGG 40 (QT450-10) и шток из нержавеющей стали обеспечивают устойчивость к коррозии и долгий срок службы.
• Универсальность: Подходит для работы с водой и 50% водным раствором гликоля.
• Простота монтажа: Фланцевое соединение PN=16 бар по стандарту EN 1092-2 облегчает установку в трубопровод.
• Высокая герметичность: Герметичность затвора 0,01% Kvs минимизирует потери и обеспечивает эффективную работу системы.
• Широкий диапазон регулирования: Динамический диапазон регулирования >50:1 позволяет точно настраивать поток в соответствии с потребностями системы.

Основные технические характеристики:

• Номинальный диаметр (DN): 100 мм
• Пропускная способность (Kvs): 140 м³/ч
• Номинальное давление (PN): 16 бар
• Тип присоединения: Фланцевое, PN=16 бар по стандарту EN 1092-2
• Рабочая среда: Вода или 50% водный раствор гликоля
• Температура рабочей среды: -25 …130°С (при температурах от -25°С до 0°С необходимо использовать подогреватель штока)
• Материал корпуса: Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
• Материал штока: Нержавеющая сталь
• Материал седла: Нержавеющая сталь
• Уплотнение: PTFE, EPDM
• Характеристика регулирования: Логарифмическая
• Герметичность затвора: 0,01% Kvs
• Коэффициент начала кавитации: 0,35
• Максимально допустимый перепад давлений: 3,5 бар (преодолеваемый электроприводом при закрытии клапана)
• Ход штока: 40 мм
• Размеры:
  • L: 350 мм
  • D: 220 мм
  • k: 180 мм
  • H: 247 мм
  • H5: 99 мм
  • H’: 570 мм
  • h: 66 мм
  • n: 8
• Вес: не более 25 кг
• Категория климатического исполнения: Категория 3 по ГОСТ 15150-69
• EAN (single-pack): 5702424650278
• Разгружен по давлению (DN 125–300)

Области применения:

Клапан VF-2R DN100 PN16 Kvs 140 предназначен для использования в системах:

• Централизованного теплоснабжения (ЦТП)
• Крупных системах отопления, вентиляции и кондиционирования (ОВК)
• Промышленных системах тепло- и холодоснабжения

Оптимизируйте работу ваших систем с помощью надежного и эффективного клапана Ридан VF-2R DN100 PN16 Kvs 140!
