Узел распределительный этажный Ридан WDU.3R V1 DN40-2R-32-BV15 FD H

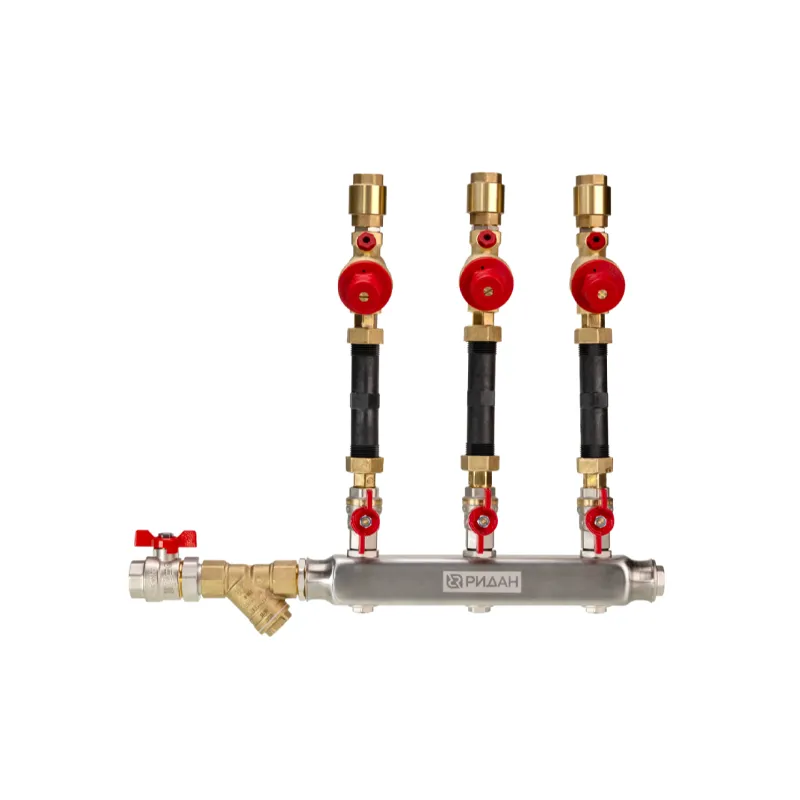

Узел распределительный этажный «Ридан» WDU.3R V1 DN40-2R-32-BV15 FD H

Узел предназначен для распределения теплоносителя (воды) по контурам на этаже в системах отопления и горячего водоснабжения. Соединяет стояк системы с горизонтальными разводками, обеспечивает равномерное распределение потоков. Применяется в жилых, офисных и административных зданиях.

Технические характеристики:

• Номинальное давление (PN): 10 бар — гарантирует безопасную работу системы при стандартных нагрузках.
• Максимальная температура теплоносителя: 80 °C — подходит для большинства систем отопления.
• Пробное давление: ≥1,5PN (≥15 бар) — конструкция прошла испытания с превышением номинального давления на 50%, что подтверждает её надёжность и герметичность.
• Размер присоединения к стояку (Ду): Rp 1 1/4″ — обеспечивает совместимость с магистральными трубопроводами.
• Размер выходов из коллектора (Ду): Rp 1/2″ — удобен для подключения распределительных контуров.
• Давление на выходе после редукционного клапана: без редуктора — узел не включает встроенный механизм регулировки давления.
• Подключение к стояку: правое — важно учитывать при проектировании схемы монтажа.

Габариты узла:

• Длина (А): 504 мм — позволяет разместить узел с учётом всех необходимых подключений.
• Высота (B): 335 мм — компактная высота упрощает монтаж в ограниченных пространствах.
• Глубина (С): 134 мм — минимизирует выступание узла от стены, что особенно важно для эстетичного монтажа.

Особенности конструкции:

• Многофункциональность: совмещает функции присоединения, измерения, регулировки и распределения потоков.
• Комплектация BV15: включает набор базовых регулирующих и измерительных элементов (шаровые краны, расходомеры, термометры и др.) для контроля и настройки работы узла.
• Высокая надёжность: материалы устойчивы к коррозии, конструкция рассчитана на длительную эксплуатацию.
• Простота монтажа: крепится на стену, легко подключается к стояку.
• Возможность балансировки: регулировка расхода на каждом выходе для оптимальной работы системы.

Расшифровка обозначения:

• WDU.3R — серия распределительных узлов «Ридан» для систем горячего водоснабжения.
• V1 — тип 1 принципиальной схемы, версия с общим редуктором давления на вводе.
• DN40 — номинальный диаметр подключения к стояку (40 мм).
• 2R — конфигурация с двумя контурами/выходами, правостороннее подключение ®.
• 32 — номинальный диаметр коллектора (32 мм), обеспечивающий высокую пропускную способность.
• BV15 — диаметр арматуры на отводах (DN15), обеспечивает надёжность соединений.
• FD — вариант исполнения (особенности конструкции и используемых материалов).
• H — дополнительный индекс, указывающий на особенности модели.

Области применения:

• многоквартирные жилые дома (разводка отопления/водоснабжения по квартирам);
• офисные и административные здания;
• объекты социальной инфраструктуры (школы, больницы, детские сады);
• промышленные здания с централизованным отоплением или водоснабжением.

Преимущества:

• экономия ресурсов за счёт точного распределения потоков;
• снижение гидравлических шумов благодаря продуманной конструкции коллектора;
• простота монтажа и обслуживания;
• компактность и надёжность конструкции;
• защита от гидроударов (в составе BV15 могут быть демпферы).
