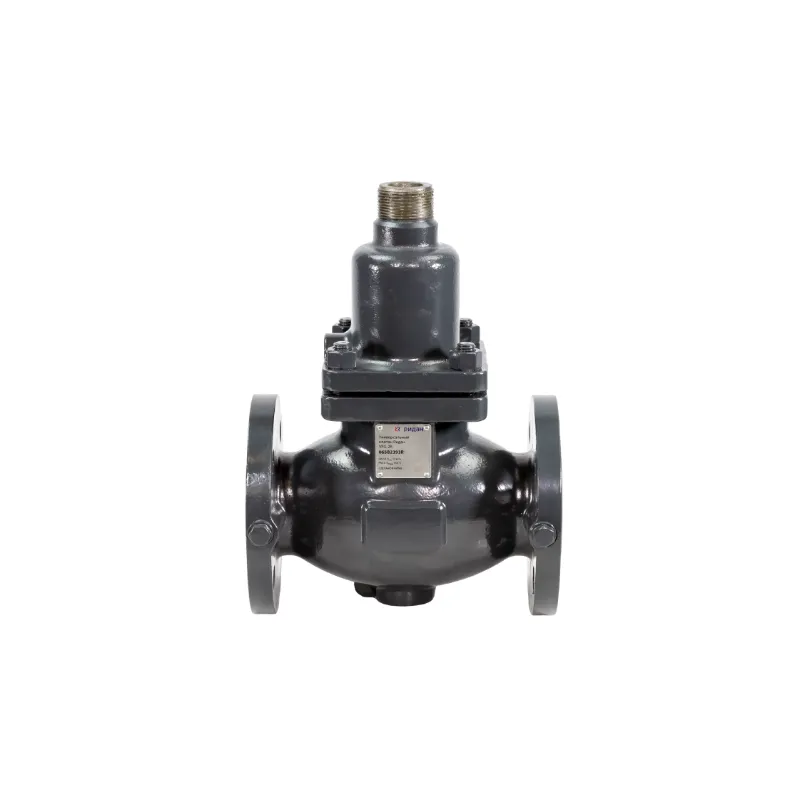

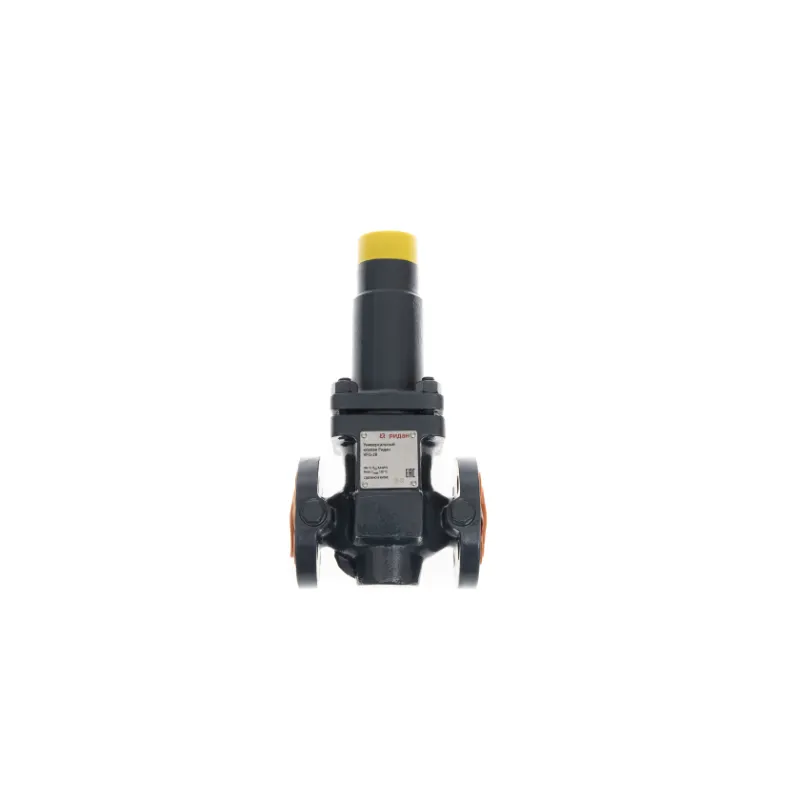

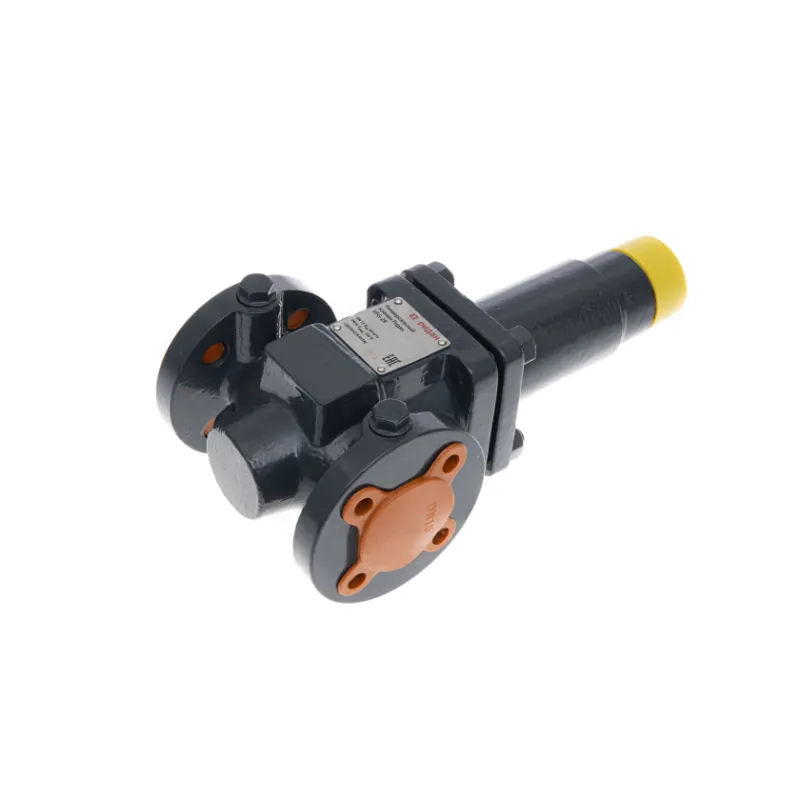

Универсальный регулирующий клапан Ридан VFG-2R DN15, Kvs 4.0, PN16

Универсальный регулирующий клапан «Ридан» VFG-2R (DN15, Kvs 4.0, PN16)

Назначение: регулирование потока рабочей среды (вода или 30%-й водный раствор гликоля) в трубопроводных системах — например, в системах отопления, горячего/холодного водоснабжения, централизованного теплоснабжения. Поддерживает постоянное давление в трубопроводе до регулятора (по ходу движения теплоносителя).

Ключевые характеристики:

• Номинальный диаметр (DN): 15 мм — подходит для малых трубопроводных систем.
• Номинальное давление (PN): 16 бар — рассчитан на стандартные рабочие нагрузки.
• Пропускная способность (Kvs): 4 м³/ч — оптимальна для небольших потоков рабочей среды.
• Температура рабочей среды: от +2 °C до +150 °C — подходит для большинства инженерных систем.
• Коэффициент начала кавитации: 0,6 — обеспечивает стабильную работу без кавитационных шумов и повреждений.
• Масса: не более 6,2 кг — удобен для монтажа.

Конструкция:

• Корпус: выполнен из углеродистой стали WCB — обеспечивает прочность и долговечность.
• Запорный элемент: изготовлен из нержавеющей стали — устойчив к коррозии.
• Седло: из нержавеющей стали — гарантирует герметичность и долгий срок службы.
• Шток: из стали — надёжность и устойчивость к нагрузкам.
• Уплотнение: отсутствует по штоку — особенность конструкции, требующая учёта при эксплуатации.

Габариты (мм):

• Длина (L): 130;
• Ширина (B): 212;
• Высота (H): не указана.

Особенности:

• Климатическое исполнение: категория 3 по ГОСТ 15150-69 — подходит для эксплуатации в умеренном климате.
• Герметичность затвора: 0,04% Kvs — высокая степень герметичности, минимизирующая протечки.
• Тип присоединения: фланцы по ГОСТ 33259 — простота монтажа и демонтажа.

Совместимые регулирующие блоки и приводы:

• AFP-R;
• AFD-R;
• AFA-R;
• AFPA-R;
• AFT-06R;
• AFT-17R.

Диапазоны настройки давления: 0,05–0,35; 0,1–0,6; 0,15–1,2; 0,5–2,5; 1–5; 3–11; 10–16 бар.

Применение:

Идеально подходит для систем централизованного теплоснабжения, отопления, горячего и холодного водоснабжения, где требуется точное регулирование расхода жидкости и поддержание постоянного давления.
