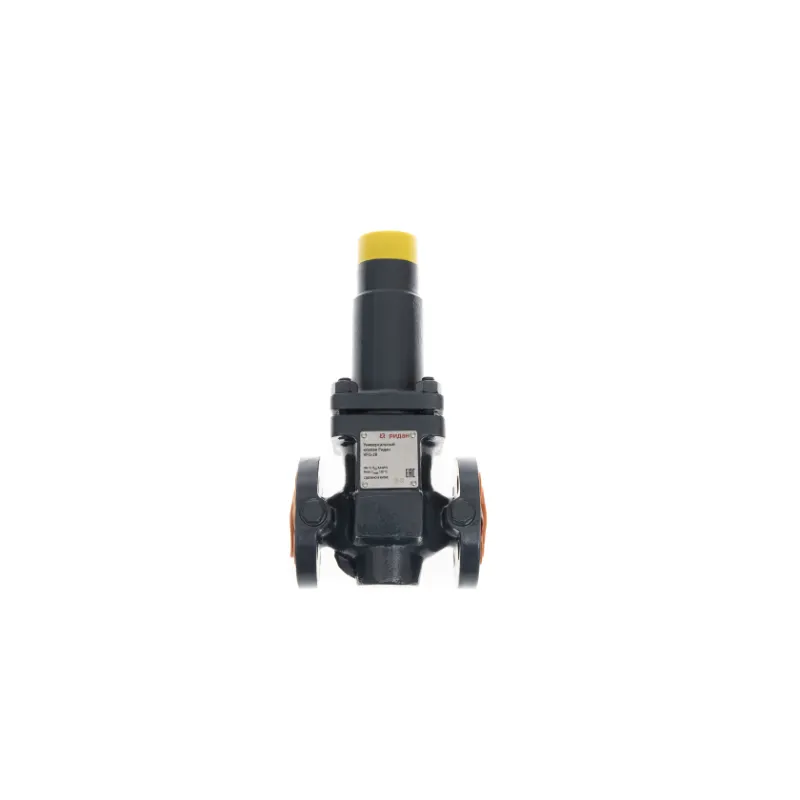

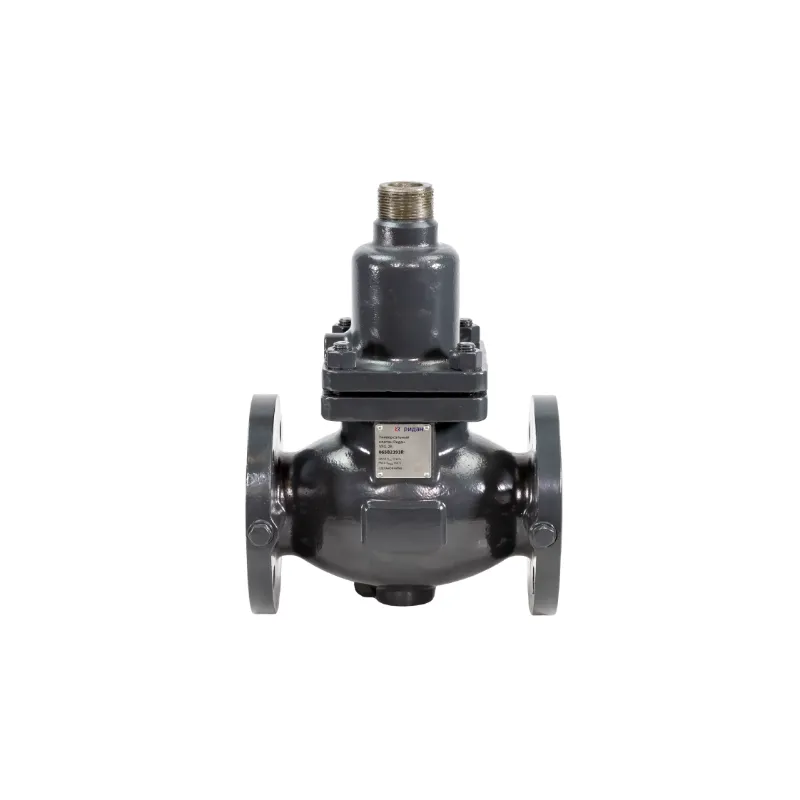

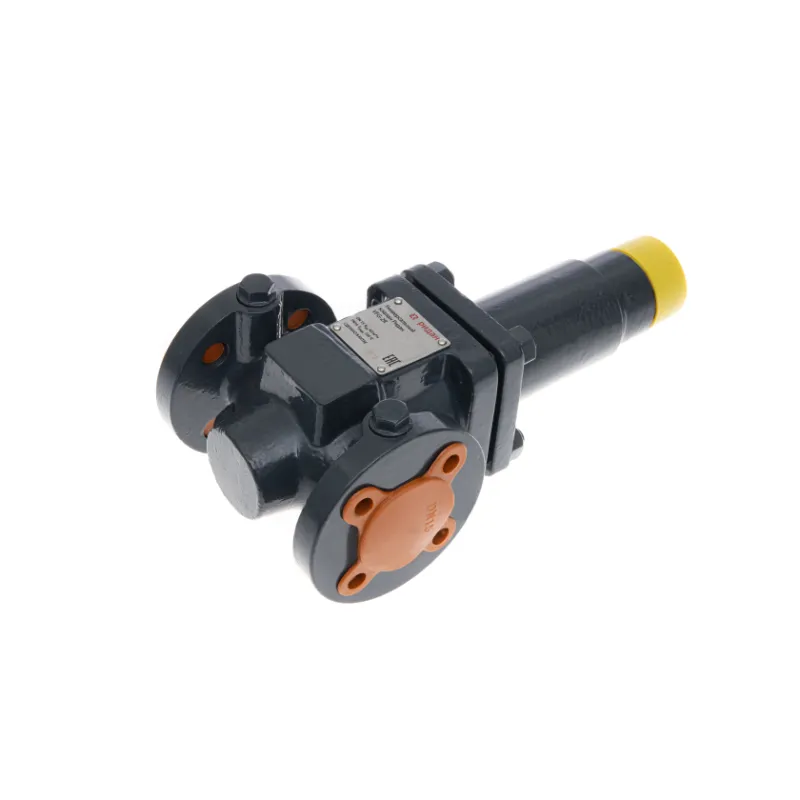

Универсальный регулирующий клапан Ридан VFG-2R DN125, Kvs 160, PN16

Универсальный регулирующий клапан «Ридан» VFG-2R (DN125, Kvs 160, PN16)

Назначение: седельный клапан возвратно-поступательного типа для регулирования потока рабочей среды (жидкости) в системах тепло- и холодоснабжения зданий. Работает с группой рабочих сред (группа 2 по ТР ТС 032).

Ключевые характеристики:

• Номинальный диаметр (DN): 125 мм — подходит для крупных трубопроводных систем.
• Номинальное давление (PN): 16 бар — обеспечивает безопасную работу при стандартных нагрузках.
• Пропускная способность (Kvs): 160 м³/ч — высокая производительность для эффективного регулирования потока.
• Температура рабочей среды: от +2 °C до +150 °C — подходит для большинства инженерных систем.
• Коэффициент начала кавитации: 0,35 — гарантирует стабильную работу без кавитационных шумов и повреждений.
• Масса: не более 70 кг — удобен для монтажа.

Конструкция:

• Корпус: углеродистая сталь WCB — прочность и долговечность.
• Запорный элемент: нержавеющая сталь — устойчив к коррозии.
• Седло: нержавеющая сталь — герметичность и долгий срок службы.
• Шток: сталь — надёжность и устойчивость к нагрузкам.
• Уплотнение: отсутствует по штоку — особенность конструкции, требующая учёта при эксплуатации.

Габариты:

• Длина (L): 400 мм;
• Ширина (B): 380 мм.

Дополнительные характеристики

• Рабочая среда: вода или 30%-й водный раствор гликоля.
• Климатическое исполнение: категория 3 по ГОСТ 15150-69 — подходит для эксплуатации в умеренном климате.
• Герметичность затвора: 0,04% Kvs — высокая степень герметичности, минимизирующая протечки.
• Тип присоединения к трубопроводу: фланцы по ГОСТ 33259 — простота монтажа и демонтажа.

Совместимые регулирующие блоки и приводы:

• AFP-R;
• AFD-R;
• AFA-R;
• AFPA-R;
• AFT-06R;
• AFT-17R.

Применение: идеально подходит для систем отопления, горячего и холодного водоснабжения, а также для технологических трубопроводов, где требуется точное регулирование расхода жидкости.
