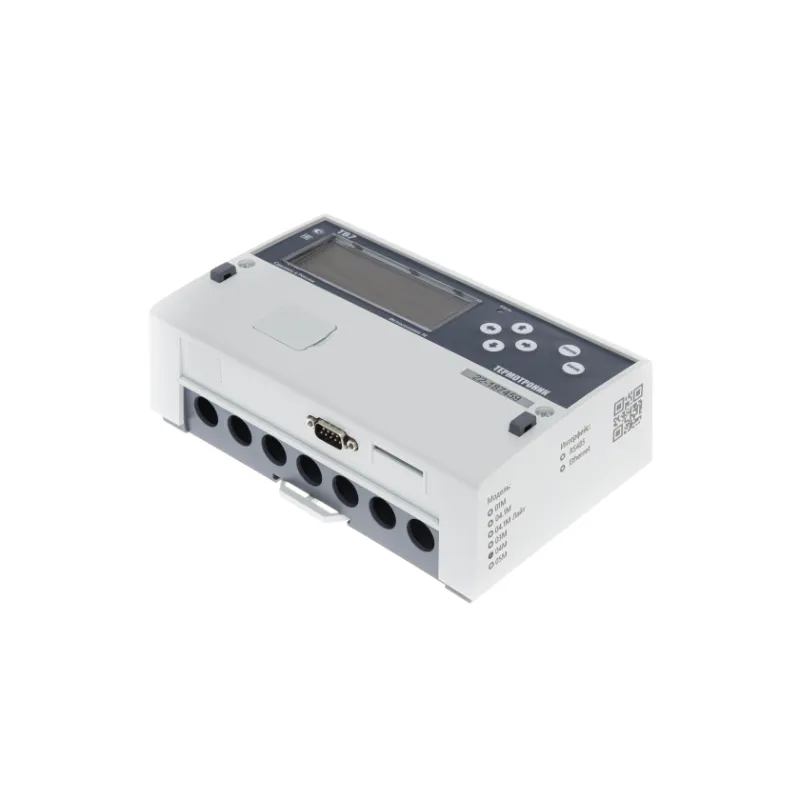

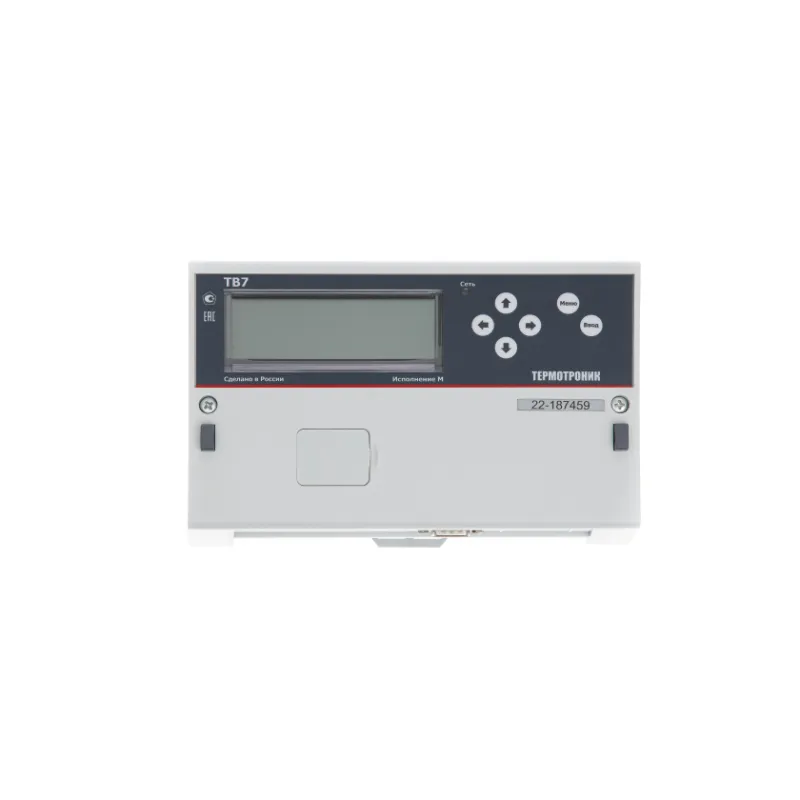

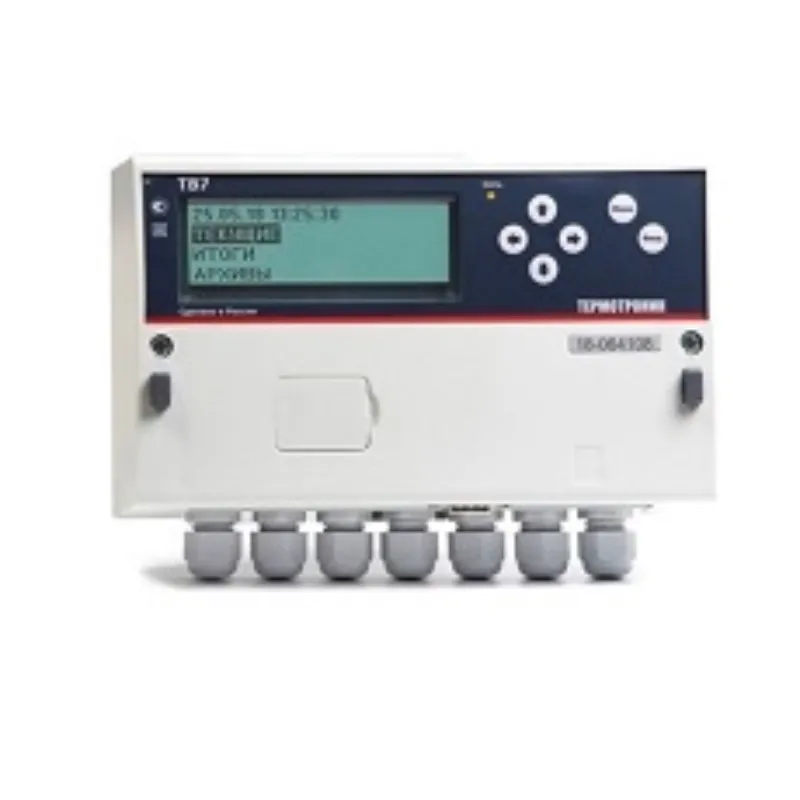

Тепловычислитель Ридан ТВ7-04M, 2 тепловых ввода, RS232, USB

Тепловычислитель Ридан ТВ7-04М (2 тепловых ввода, RS232, USB)

Измерение и регистрация параметров потока теплоносителя (горячей и холодной воды) и количества тепловой энергии в закрытых и/или открытых водяных системах теплоснабжения. Поддерживает работу с двумя тепловыми вводами (ТВ1 и ТВ2).

Ключевые характеристики:

• Количество тепловых вводов: 2.

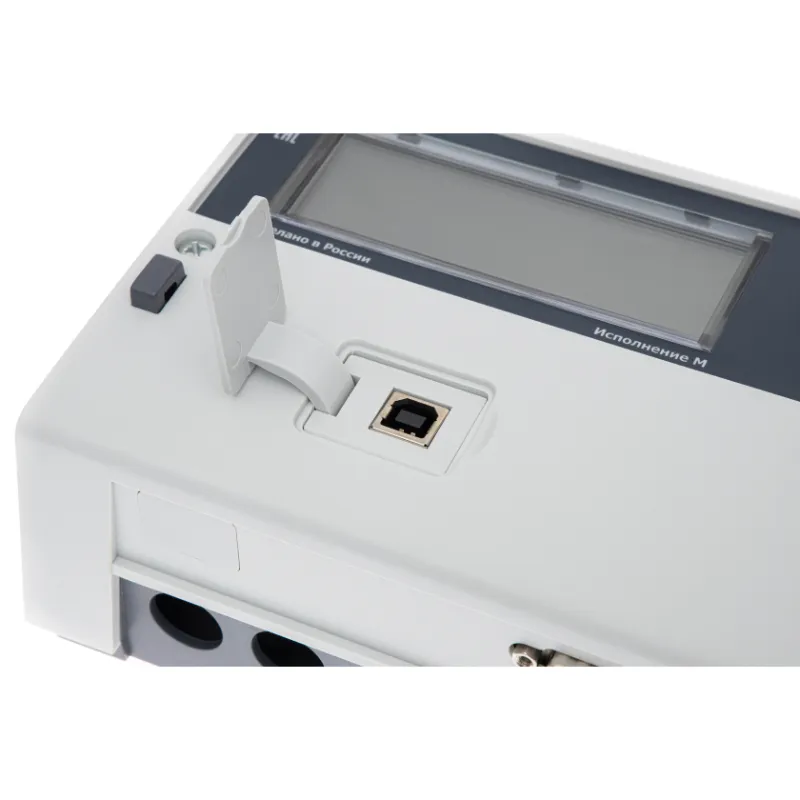

• Коммуникационные порты: RS-232, USB. Опционально доступен RS-485 или Ethernet (по заказу).
• Подключаемые датчики:
  • преобразователи расхода (Q) — до 7 шт.;
  • преобразователи давления (P) — до 6 шт.;
  • преобразователи температуры (T) — до 8 шт.
• Электропитание:
  • встроенная батарея 3,6 В;
  • внешнее питание: 10–16 В постоянного тока (не менее 100 мА).
• Климатическое исполнение: –10…+50 °C.
• Степень защиты: IP54.
• Средняя наработка на отказ: 75 000 часов.
• Средний срок службы: 12 лет.
• Межповерочный интервал: 4 года.
• Габаритные размеры: 210 × 130 × 75 мм.
• Масса: 1,2 кг.

Функциональные возможности:

• Измерение тепловой энергии по двум тепловым вводам (ТВ1 и ТВ2).
• Импульсный вход с несколькими режимами работы:
  • измерение объёма воды, количества электроэнергии и т. п.;
  • регистрация внешних событий (сигнализация);
  • контроль наличия питающего напряжения.
• Дискретные входы для подключения логических сигналов (контроль реверса и отсутствия теплоносителя).
• Дополнительный канал температуры для измерения температуры наружного воздуха или холодной воды.

Поддерживаемые датчики:

• Водосчётчики (ВС) с импульсным выходом (вес импульса от 0,0001 до 10 000 литров). Поддерживаются как пассивные (геркон или открытый коллектор), так и активные (ТТЛ, КМОП и т. п.) цепи.
• Термометры сопротивления (ТС) с характеристикой 100П, 500П, Pt100, Pt500.
• Преобразователи избыточного давления (ПД) с выходным сигналом 4–20 мА и верхним пределом измерений до 2,5 МПа (25 кгс/см²).

Особенности:

• возможность работы с однотипными термометрами сопротивления;
• поддержка различных типов выходных цепей водосчётчиков;
• совместимость с преобразователями давления с токовым выходом.
