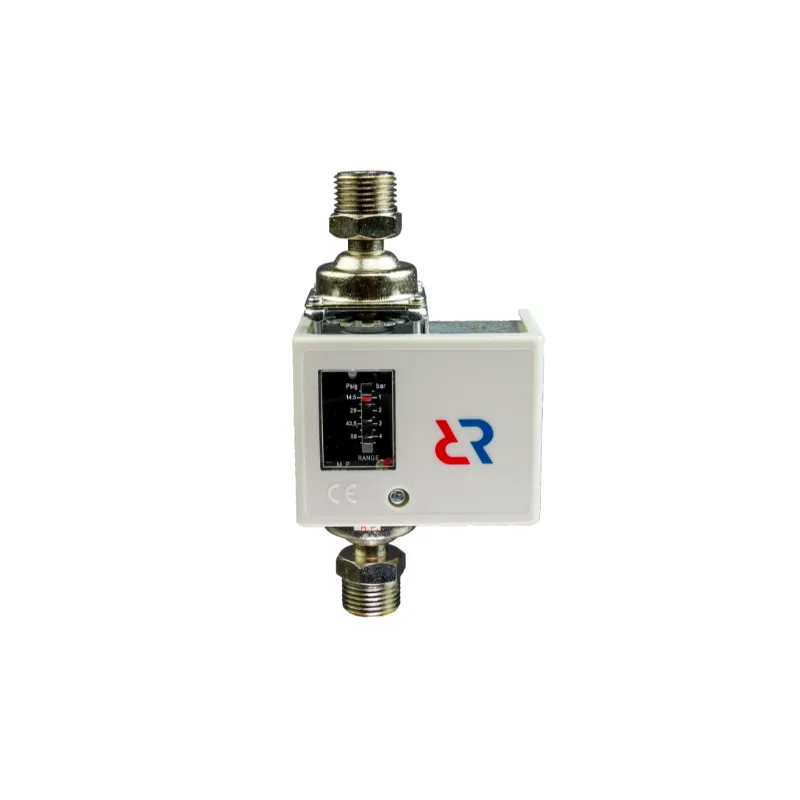

Реле перепада давления Ридан RT262R

Реле давления типа RT, модификации RT262R, предназначены для использования в системах автоматизации, технологических защит и блокировках. Основное назначение — контроль работоспособности насосов и другого оборудования, связанного с изменением давления в гидравлических и пневматических системах. Реле отличает высокая надежность, простота монтажа и эксплуатации.

Описание и работа

Устройство изделия

RT262R выполнено в виде комбинированного устройства, которое реагирует на разницу давлений в двух контролируемых точках. Когда разница достигает заданного порогового значения, оно автоматически переключает свою контактную группу.

Основные компоненты реле:

• Диск настройки диапазона давления («Range»);
• Диск настройки дифференциала («Diff»);
• Силовой сильфон для восприятия разницы давлений;
• Контактная группа (тип SPDT).

При достижении заданного порога разницы давлений контакты реле переключаются соответствующим образом.

Технические характеристики

• Диапазон настройки перепада давления: от 0,5 до 3,5 бар;
• Дифференциал фиксирован в пределах 0,3–0,5 бар;
• Метод сброса: автоматический;
• Материал сильфона: латунь;
• Максимальная рабочая нагрузка: 220 В, 8 А; 110 В, 15 А;
• Давление разрыва: 16,5 бар;
• Температурный режим: от -20 до +70 °C (окружающая среда); от -40 до +120 °C (рабочая среда);
• Присоединение: два штуцера с внешней резьбой G ½’;
• Класс защиты: IP40;
• Масса: 0,57 кг.

Монтаж и эксплуатация

Подготовка к монтажу

Перед установкой необходимо визуально оценить целостность реле и убедиться в наличии всех комплектующих.

Процесс монтажа

• Монтируют в верхнюю точку трубопровода, используя специальные кронштейны.
• Обязательно предусматривают демпфирующие трубки для устранения колебаний давления.
• Рекомендуется закрепить кабель ниже корпуса, чтобы предотвратить повреждение от вибрации.

Процедура пуска

После завершения монтажа реле проверяют путем создания нужного перепада давления в системе и наблюдают реакцию контактной группы.

Техобслуживание и эксплуатация

Важно регулярно проверять работоспособность реле, особенно в тяжелых условиях эксплуатации. Периодичность проверок — не реже двух раз в год. Любые неисправности требуют немедленной замены реле. В комплект поставки входит:

• реле давления (реле перепада давления) типа RT модификации RT262R;
• кронштейн;
• 4 винта;
• упаковочная коробка;
• паспорт*;
• руководство по эксплуатации

Реле давления RT262R — это надежное и эффективное средство контроля перепадов давления в системах водо- и воздухоснабжения, применяемое преимущественно для автоматизации насосных станций и обеспечения безопасности технологических процессов.
