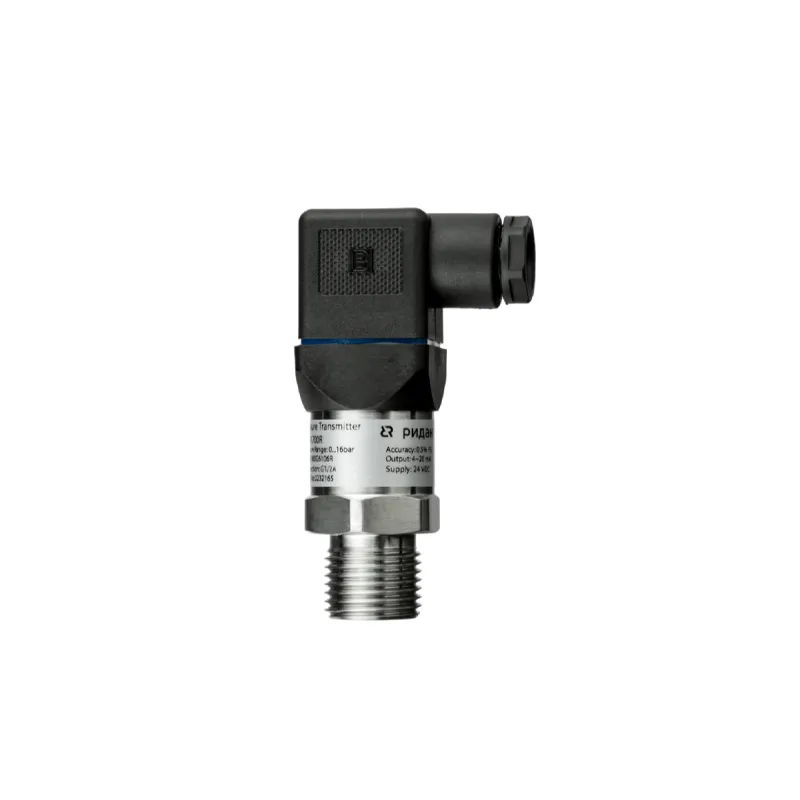

Преобразователь давления Ридан MBS 1700R, диапазон измерения 0-10 бар

Преобразователь давления типа MBS, модификации MBS1700R, предназначен для непрерывного преобразования избыточного давления газовых и жидких сред в унифицированный выходной сигнал. Используется в системах автоматического контроля, регулирования и управления технологическими процессами. Не предназначен для применения в сфере государственного регулирования единства измерений.

Описание и работа

Устройство изделия

MBS1700R состоит из двух ключевых элементов:

• Первичный преобразователь, воспринимающий давление среды и генерирующий сигнал напряжения;
• Электронное устройство, преобразующее электрический сигнал в унифицированную величину (ток или напряжение).

Основной рабочий принцип заключается в воздействии давления на мембрану первичного преобразователя, что ведет к изменению её формы и электрического сопротивления. Полученные данные передаются в электронную схему для дальнейшей обработки и выдачи результата в форме унифицированного сигнала.

Технические характеристики

• Диапазон измерения давления: от 0 до 10 бар;
• Рабочая среда: газы и жидкости;
• Питание: постоянное напряжение 24 В;
• Класс защиты: IP65;
• Материал корпуса: нержавеющая сталь AISI 316L/AISI 304;
• Масса: примерно 0,25 кг;
• Предельная рабочая температура: от -20 до +85 °C;
• Выходной сигнал: 4–20 мА;
• Погрешность: ±0,5% диапазона измерений;
• Межповерочный интервал отсутствует (не является средством измерения).

Инструкция по монтажу и эксплуатации

Подготовка к монтажу

Необходимо аккуратно извлечь устройство из упаковки и произвести визуальный осмотр на предмет наличия повреждений. Проверьте комплектацию и убедитесь в наличии всех нужных инструментов.

Правила монтажа

• Устанавливайте преобразователь в месте, удобном для дальнейшего обслуживания и демонтажа.
• Для исключения влияния электромагнитных полей используйте экранированные линии связи.
• Ограничивайте длину соединительных линий до рекомендуемой величины (до 15 метров).
• Следуйте уклонам соединительных линий (1:12): восходящие — для газовой среды, нисходящие — для жидкой.

Пуск и испытание

После подключения к сети питания прогрейте устройство в течение пяти минут. Далее проверьте работоспособность преобразователя по показаниям тестирующего прибора.

Эксплуатация и обслуживание

Во время эксплуатации необходимо соблюдать ряд ограничений, указанных в техническом паспорте. Нельзя превышать рабочие параметры, указанные производителем. Рекомендуется периодически осматривать устройство на предмет повреждений и нарушений герметичности.

Профилактические осмотры производятся дважды в год и включают:

• Визуальный осмотр;
• Проверку герметичности;
• Испытание электрической изоляции.

Любые неисправности приводят к прекращению эксплуатации до полной диагностики и восстановления. В комплект поставки входит:

• преобразователь давления MBS1700R;
• штекер EN 175301-803-A;
• упаковочная коробка;
• паспорт*;
• руководство по эксплуатации

Преобразователь давления MBS1700R представляет собой качественное и надежное решение для организации систем контроля и управления технологическими процессами. Благодаря своему функционалу и высоким показателям точности, данное устройство способно успешно применяться в большинстве промышленных сфер, где необходим постоянный мониторинг давления.
