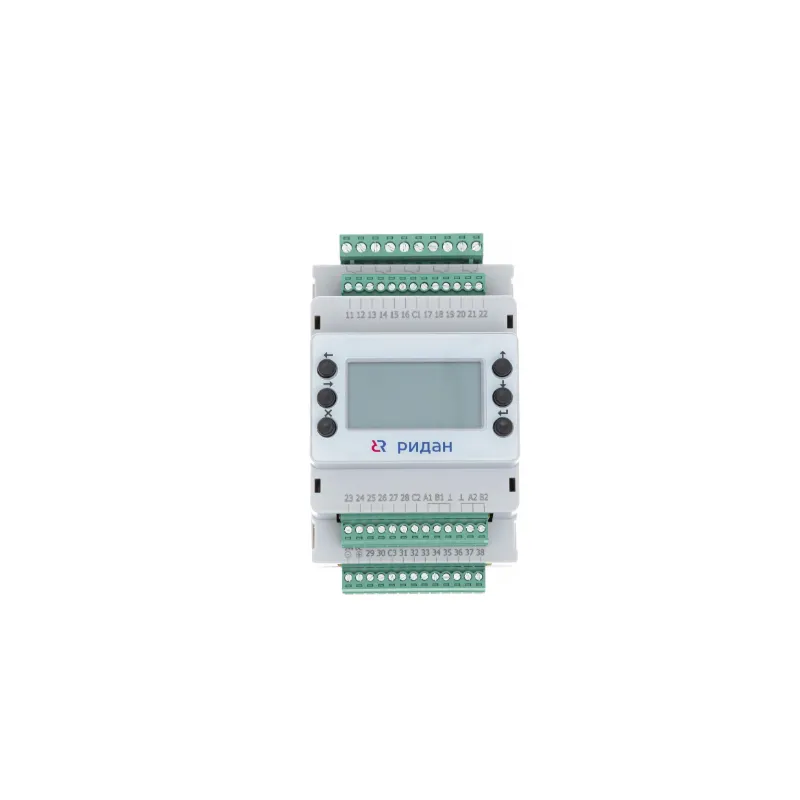

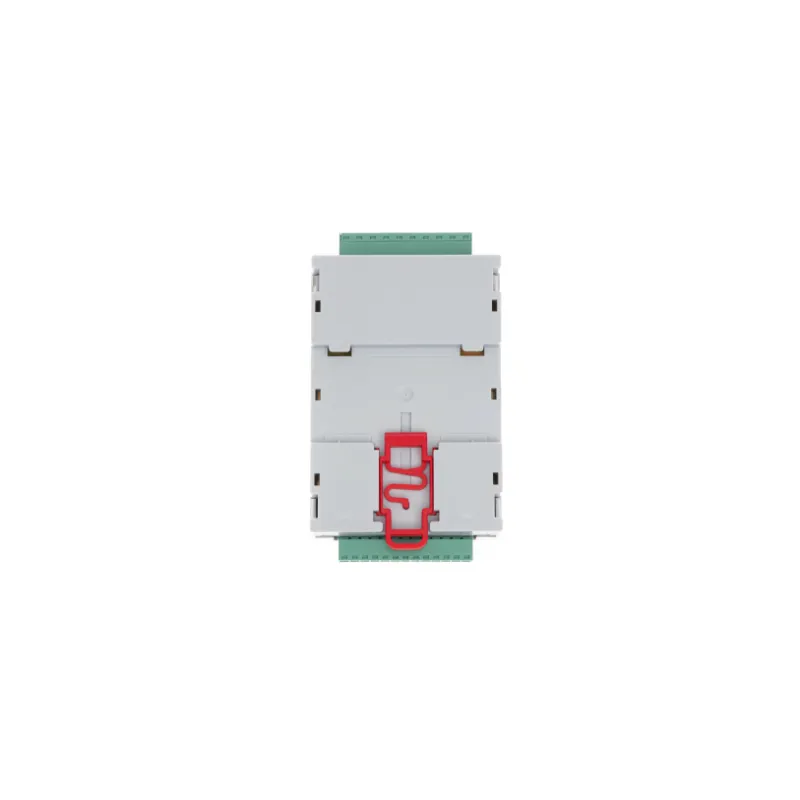

Контроллер Ридан ECL-3R Pumps, напряжение питания 24V DC

Контроллер серии ECL-3R Pumps автоматизация насосных станций с контролем давления или перепада давления.

Поддерживаемые схемы регулирования:

«Один от ПЧ» (схема с одним рабочим и одним резервным насосами):

• насосы управляются общим преобразователем частоты (ПЧ);
• ПЧ поочерёдно включает насосы в соответствии с заданным расписанием;
• при аварии ПЧ рабочий насос автоматически переводится на сеть.

«Каскад» (каскадная схема):

• насосы управляются от индивидуальных ПЧ или от сети;
• максимальное количество насосов — 4;
• скорости насосов от ПЧ выравниваются;
• возможность запуска станций циркуляции с насосами от сети без контроля давления.

Управление ПЧ:

• дискретный сигнал на запуск;
• аналоговый сигнал 0–10 В для задания требуемой частоты;
• контроль целевого давления реализован на базе ПИД-алгоритма.

Технические характеристики:

• Масса нетто: 0,3 кг;
• Степень защиты: IP31;
• Потребляемая мощность: 5 ВА;
• Напряжение питания: 24 В DC;
• Диапазон допустимого напряжения: 18–36 В;
• RTC (часы реального времени): есть;
• Резервное питание: от встроенного аккумулятора (не менее 28 дней);
• Звуковой сигнал: есть;
• Диммер: есть;
• Температура окружающей среды (режим работы): +7…+55 °C;
• Температура окружающей среды (хранение/транспортировка): –20…+60 °C;
• Интерфейсы: 2 порта RS-485;

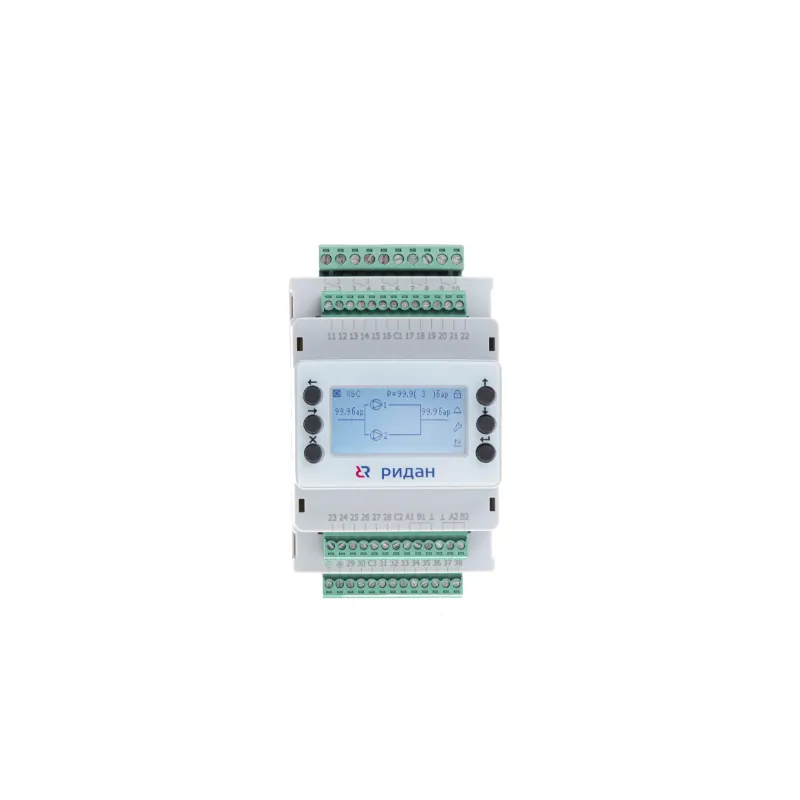

• Дисплей и клавиатура: монохромный ЖК-дисплей (192 × 64 точки с подсветкой), 6 кнопок.

Дополнительные функции:

• автоматическая ротация насосов (настройка по периоду или времени дня);
• использование аналоговых датчиков давления для отслеживания «сухого хода» и перепада давления на насосной группе;
• поддержка до 24 дискретных датчиков типа «сухой контакт» (часть подключается напрямую, часть — через цепь блока питания);
• управление двумя встроенными электромагнитными реле (3 А / 220 В) — с дисплея контроллера или через диспетчеризацию;
• возможность интеграции в систему диспетчеризации по протоколу Modbus RTU (через порты RS-485);
• мониторинг и передача значений с свободных от регулирования входов в систему диспетчеризации.

Применение:

• насосные станции систем отопления, водоснабжения, водоотведения;
• системы поддержания давления в трубопроводах;
• автоматизация технологических процессов, требующих точного контроля давления/перепада давления.
