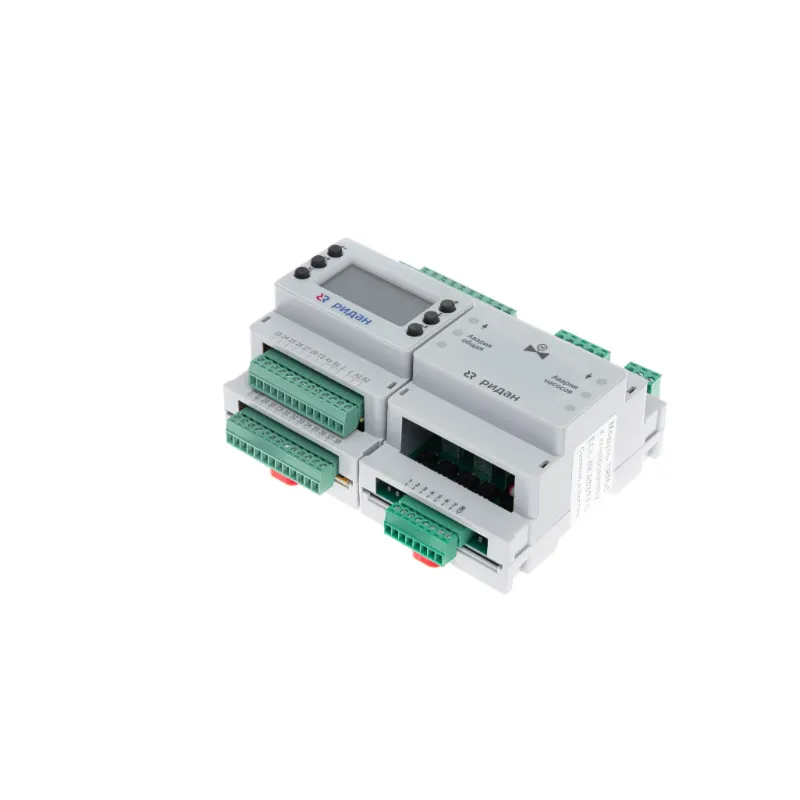

Контроллер Ридан ECL-3R 331 FC, напряжение питания 24V AC/DC

Программируемый электронный регулятор ECL‑3R 331 FC

Назначение
Автоматизация погодозависимой системы отопления (СО) с системой подпитки. Контроллер позволяет гибко настраивать работу оборудования под конкретные условия эксплуатации.

Ключевые функции

• Управление контуром СО:
  • поддержка импульсного или аналогового (0–10 В) привода регулирующего клапана;
  • погодозависимое регулирование с расширенной настройкой отопительного графика;
  • возможность использования общего датчика температуры наружного воздуха для группы контроллеров ECL‑3R (обмен данными по цифровой шине).
• Управление подпиткой:
  • автоматизированное управление системой подпитки СО.
• Режимы работы:
  • экономный;
  • комфортный;
  • по расписанию;
  • аварийный;
  • «летняя остановка».
• Оптимизация температурного режима:
  • приоритизация температуры теплоносителя, возвращаемого в тепловую сеть;
  • ограничение температуры в системе отопления по температуре в подающем трубопроводе.
• Управление насосами:
  • регулирование циркуляционных насосов от преобразователей частоты (0–10 В) по давлению или перепаду давления;
  • автоматическое выравнивание наработок насосов;
  • тренировка насосов в летний период.
• Мониторинг и безопасность:
  • индикация аварий;
  • сценарии аварийной отработки при обрыве датчиков температуры подачи и давления;
  • гибкая настройка свободных входов для локального и удалённого мониторинга.
• Дополнительные возможности:
  • ручной режим управления через интерфейс контроллера;
  • поддержка сервиса Cloud Control.

Интерфейс и интеграция

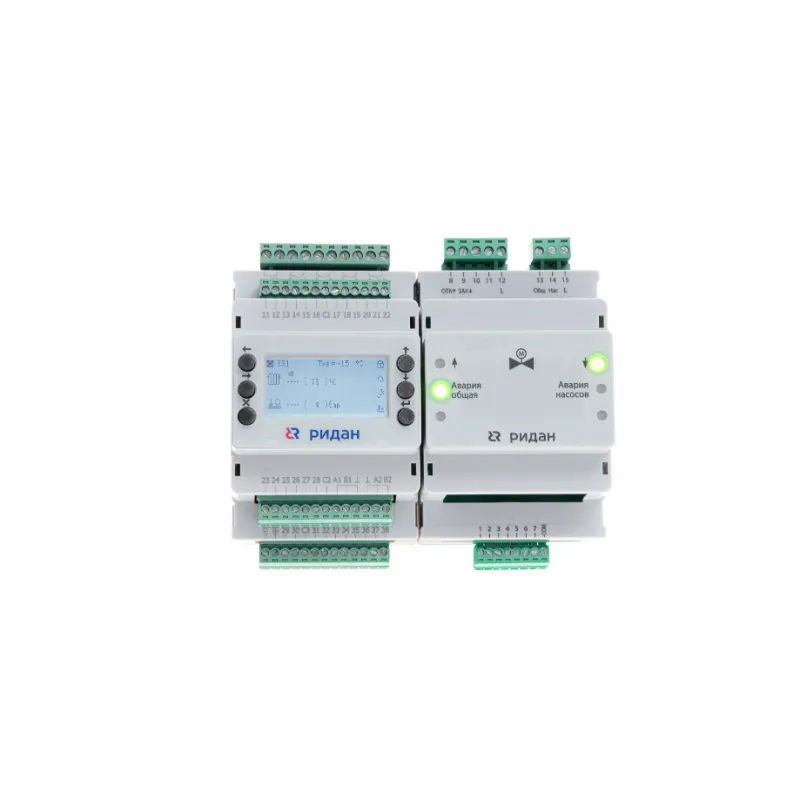

• Дисплей и управление: монохромный ЖК‑дисплей (192 × 64 точек с подсветкой), 6‑кнопочная клавиатура.
• Коммуникация: 2 порта RS‑485 для:
  • подключения визуальной панели оператора;
  • интеграции в систему диспетчеризации по протоколу Modbus RTU.

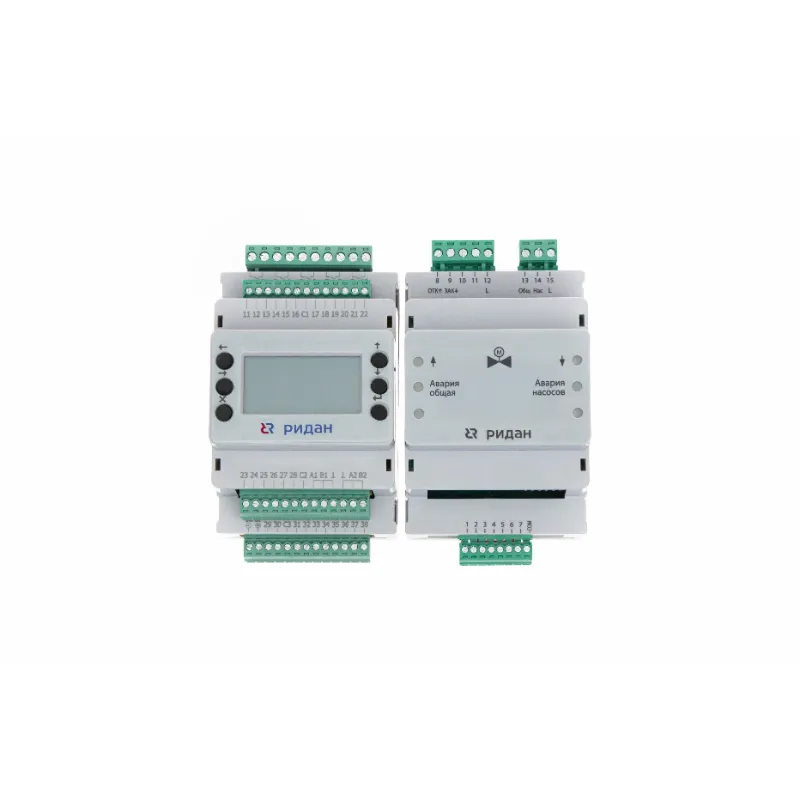

• Модуль расширения: в комплекте — ECL‑3R Triac (подключается к транзисторным выходам контроллера).

Технические характеристики

• Масса нетто: 0,3 кг;
• Степень защиты: IP31;
• Потребляемая мощность: 5 ВА;
• Напряжение питания: 24 В DC;
• Диапазон допустимого напряжения: 18–36 В;
• RTC (часы реального времени): есть;
• Резервное питание: встроенный аккумулятор (не менее 28 дней работы при отключении питания);
• Температура окружающей среды (режим работы): +7…+55 °C;
• Температура хранения/транспортировки: –20…+60 °C.

Поддерживаемые датчики

• Аналоговые: Pt1000 (температура), 4–20 мА (давление);
• Дискретные: беспотенциальные и с питанием 24 В;
• Свободные входы: настраиваются для мониторинга различных сигналов (температура, давление, обратная связь, цифровые входы).

Габариты и монтаж

• Размеры: 70 × 105 × 65 мм (Ш × В × Г);
• Крепление: на DIN‑рейку.

Области применения

• автоматизация тепловых пунктов;
• управление системами отопления с погодозависимым регулированием;
• мониторинг и диспетчеризация инженерных систем зданий.
