Комплект Ридан APF-R DN65 с диапазоном 0.15-1.5 бар

Комплект Ридан APF-R DN65 с диапазоном 0,15–1,5 бар

Назначение: регулирующий комплект для систем отопления, водоснабжения, вентиляции с контролем перепада давления в диапазоне 0,15–1,5 бар.

Ключевые характеристики:

• Номинальный диаметр (DN): 65 мм.
• Диапазон рабочих давлений (ΔPрег.): 0,15–1,5 бар.
• Номинальное давление (PN): 16 бар.
• Пропускная способность (Kvs): 50 м³/ч.
• Максимальная температура рабочей среды: 150 °C.
• Минимальная температура рабочей среды: 2 °C.
• Коэффициент начала кавитации: 0,5.
• Масса: не более 29 кг.
• Климатическое исполнение: категория 3 по ГОСТ 15150-69.

Конструкция и материалы:

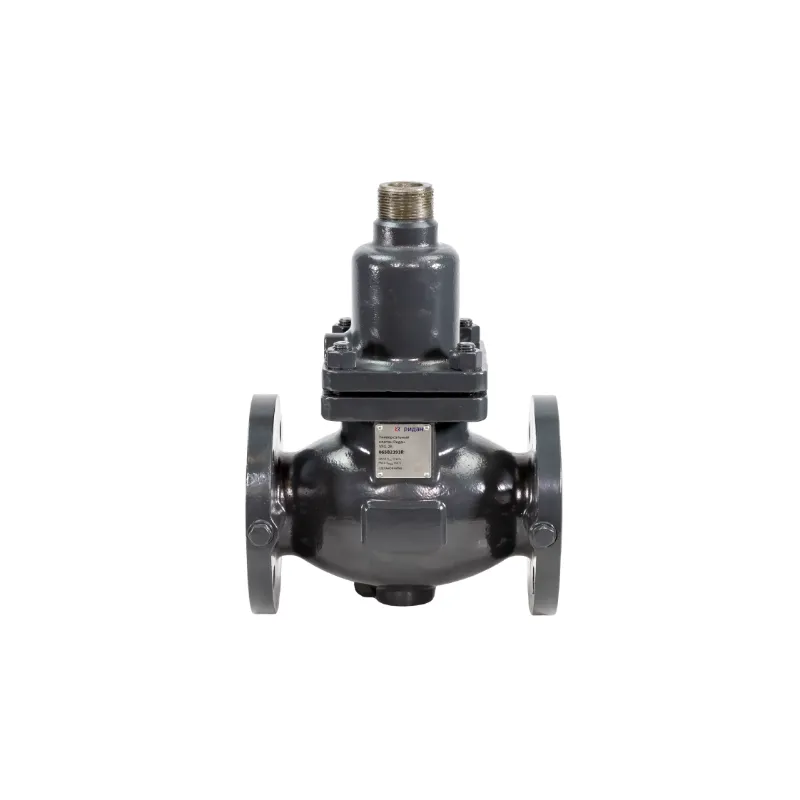

• Корпус: углеродистая сталь WCB.
• Запорный элемент (шар, диск, золотник): нержавеющая сталь.
• Седло: нержавеющая сталь.
• Шток: сталь.

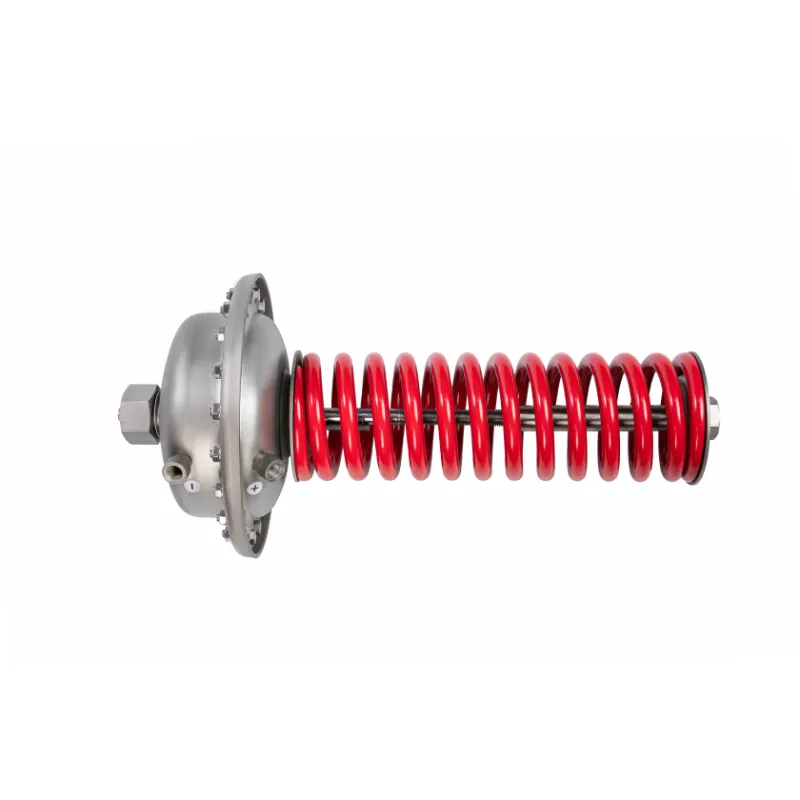

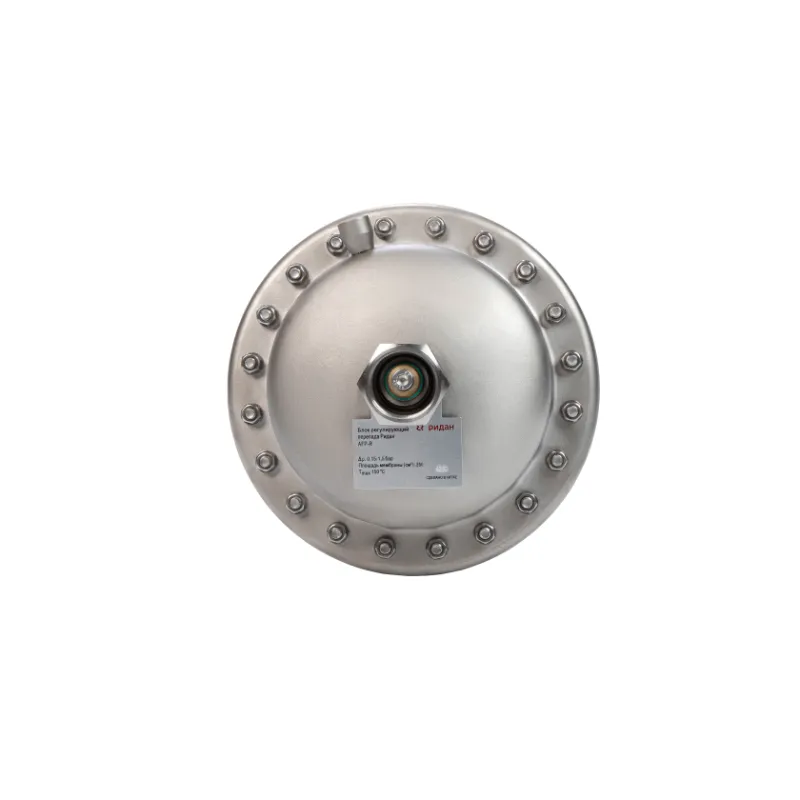

• Регулирующая диафрагма: EPDM (резина), площадь — 250 см².
• Уплотнение: отсутствует по штоку.

Рабочая среда:

• вода;
• 30% водный раствор гликоля.

Габариты (мм):

• L (длина): 290;
• B (ширина): 275;
• H (высота): 470;
• R: 263 мм.

Особенности подключения:

• Тип присоединения к трубопроводу: фланцы по ГОСТ 33259.
• Импульсная трубка: медная трубка Ø10 × 1 мм, штуцер с резьбой G (ISO 228).

Совместимые регулирующие блоки и приводы:

• AFP-R;
• AFD-R;
• AFA-R;
• AFPA-R;
• AFT-06R;
• AFT-17R.

Дополнительные параметры:

• Герметичность затвора: 0,04% Kvs.
• Условное давление датчика (PN), погружная гильза: 25 бар.

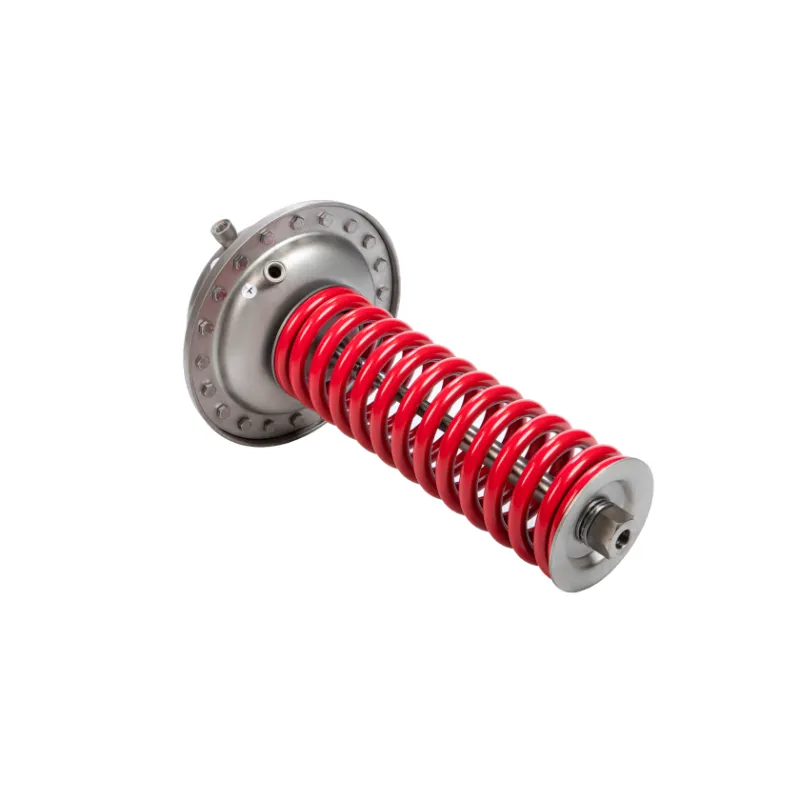

• Цвет пружины: красный.
• EAN-коды: 5702424650735, 5702424650506.

Применение: идеально подходит для автоматизации систем отопления и водоснабжения, где требуется точный контроль перепада давления.
