Комплект для вентиляционных установок Ридан ДУ50-50 с контроллером ECL-3R AHU

Комплект для вентиляционных установок Ридан ДУ50‑50 с контроллером ECL‑3R AHU

Комплект предназначен для автоматизации и управления вентиляционными системами: приточными, приточно‑вытяжными, системами с восстановлением воздуха и резервированием вентиляторов. Обеспечивает контроль и поддержание заданных параметров температуры и влажности.

Состав комплекта

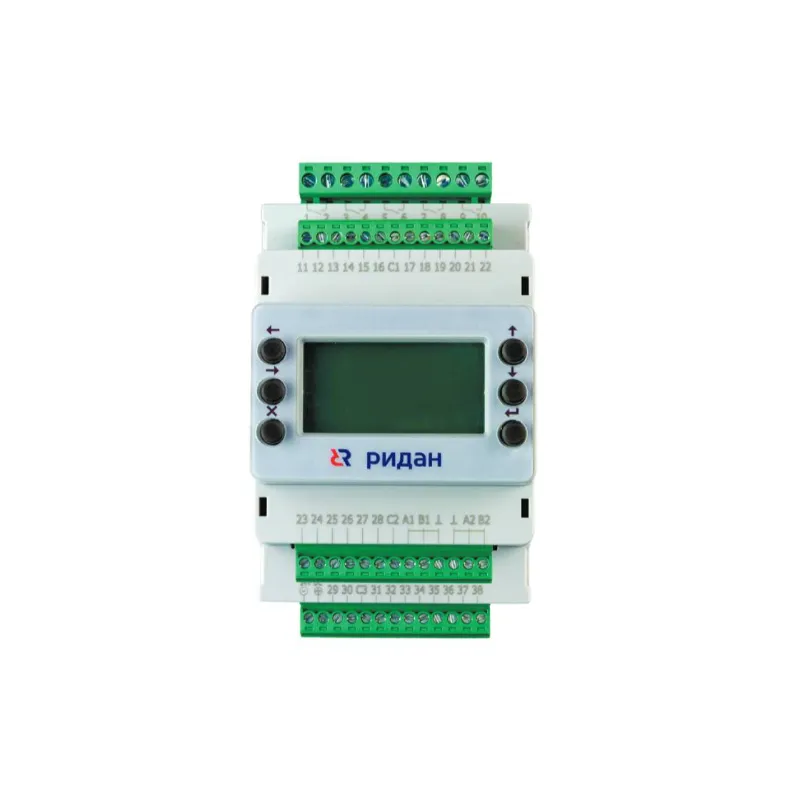

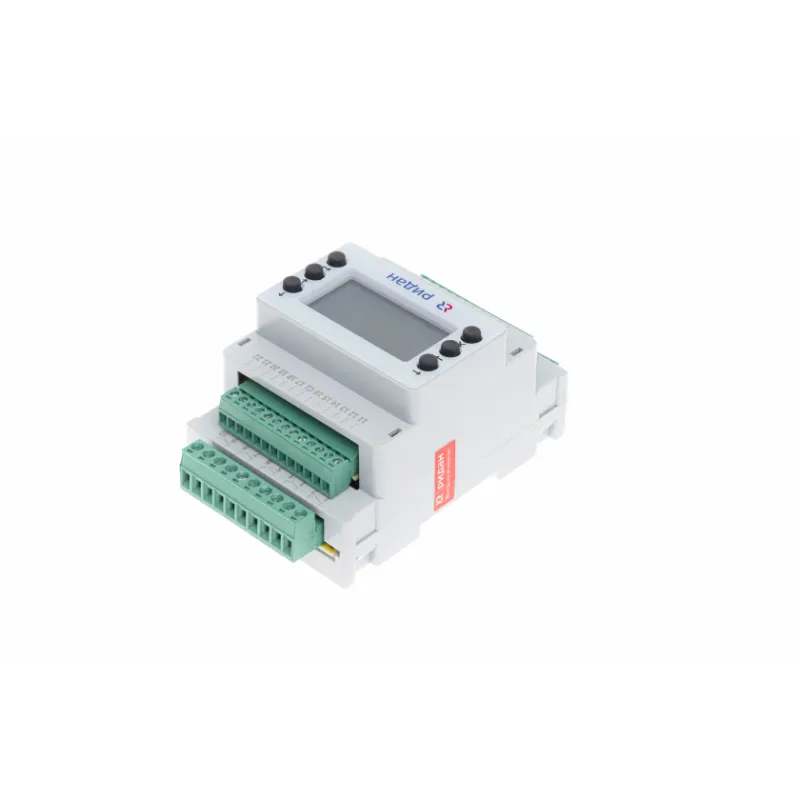

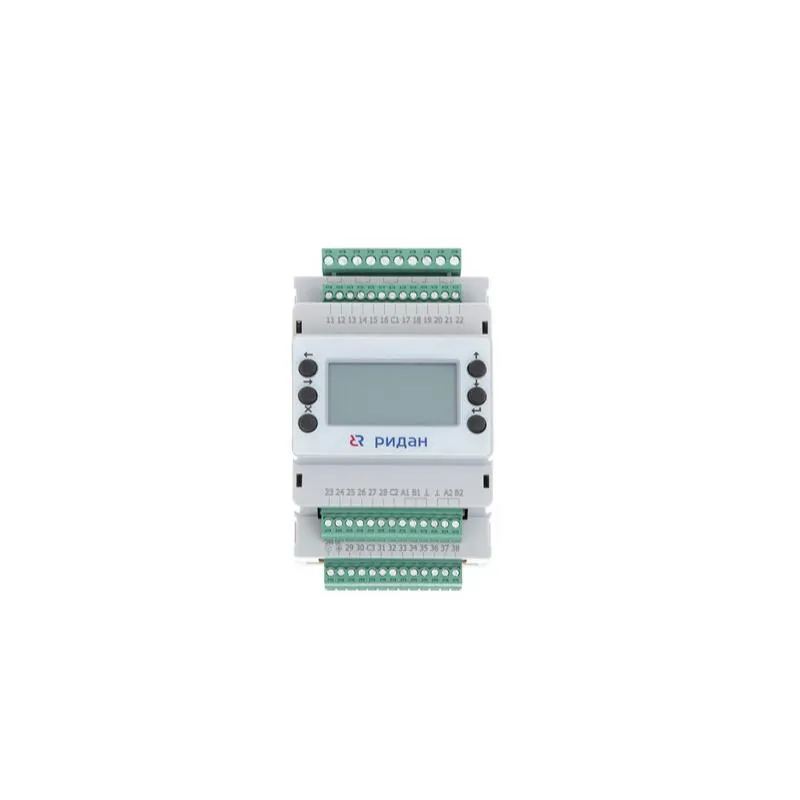

• Контроллер ECL‑3R AHU (артикул: 087H3780R)
  • основной управляющий блок;
  • интерфейс RS‑485: 2 порта, скорость 2400–115200 бит/с;
  • часы реального времени (RTC) с резервным питанием от аккумулятора (не менее 30 дней);
  • монохромный ЖК‑дисплей (192×64 точек, с подсветкой), 6 кнопок;
  • напряжение питания: 24 В DC (диапазон 18–36 В);
  • потребляемая мощность: 5 ВА;
  • класс защиты: IP31;
  • температура эксплуатации: +7…+55 ∘C;
  • температура хранения/транспортировки: −20…+60 ∘C.
• Шаровой кран BVR‑R (артикул: 065B8312R)
  • номинальный диаметр: DN 50 мм;
  • номинальное давление: PN 40 бар;
  • материал корпуса: латунь;
  • уплотнение: EPDM;
  • уплотнение шара: тефлон PTFE;
  • тип присоединения: внутренняя резьба по ISO 7/1;
  • максимальный момент затяжки при монтаже: 230 Н⋅м.
• Фильтр сетчатый FVR‑R (артикул: 065B8340R)
  • номинальный диаметр: DN 50 мм;
  • номинальное давление: PN 25 бар;
  • размер ячейки сетки: 0,5 мм.
• Обратный клапан NRV‑R (артикул: 065B8328R)
  • номинальный диаметр: DN 40 мм;
  • номинальное давление: PN 25 бар;
  • материал корпуса: латунь.
• Регулирующий поворотный клапан HRB‑3R (артикул: 065Z0410R)
  • номинальный диаметр: DN 50 мм;
  • номинальное давление: PN 10 бар;
  • пропускная способность Kvs: 36 м3/ч;
  • характеристика регулирования: S‑образная;
  • угол поворота: 90∘.
• Электрический поворотный привод AMB‑162R (артикул: 082H0230R)
  • напряжение питания: 24 В;
  • крутящий момент: 10 Н⋅м (для партий с датой производства до 01.05.2023 — 6 Н⋅м);
  • время поворота: 60–120 с на 90∘.
• Насос RWS 50‑160FT (артикул: 015P1025)
  • монтажная длина: 280 мм;
  • мощность электродвигателя P1: 1300 Вт;
  • ток (скорость 1): 1,6 А;
  • ток (скорость 2): 1,8 А;
  • ток (скорость 3): 3 А;
  • количество скоростей: 3;
  • уровень звукового давления: 56 дБ(А).
• Термопреобразователь сопротивления наружного воздуха MBT 3281 (артикул: 097U0115)
  • диапазон измерения: −50…+110 ∘C;
  • чувствительный элемент: NTC10k;
  • длина погружной части: 200 мм;
  • точность: ±1%;
  • материал защитной гильзы: нержавеющая сталь.
• Термопреобразователь сопротивления накладной MBT 3281 (артикул: 097U0113R)
  • параметры аналогичны наружному термопреобразователю.

Основные технические характеристики комплекта

• Класс защиты: IP31.
• Потребляемая мощность контроллера: 5 ВА.
• Напряжение питания контроллера: 24 В DC.
• Диапазон допустимого напряжения: 18–36 В.
• Дисплей и клавиатура: монохромный ЖК‑дисплей (192×64 точек с подсветкой), 6 кнопок.
• Интерфейс RS‑485: скорость 2400–115200 бит/с (2 порта).
• Температура окружающей среды (режим работы): +7…+55 ∘C.
• Температура хранения и транспортировки: −20…+60 ∘C.
• Управление контурами: вентиляция.
• Регулирование по давлению: отсутствует.
• Интеграция в Cloud‑Control: отсутствует.
• Наличие Ethernet: отсутствует.

Дополнительные параметры компонентов

• Рабочая среда (кран, фильтр, клапан): вода и водогликолевые смеси (концентрация гликоля до 50 %).
• PH среды: 7–10.
• Максимальная температура рабочей среды: +110 ∘C.
• Минимальная температура рабочей среды: −20 ∘C.
• Допустимая концентрация гликоля: 0,5 (50 %).
• Относительная влажность окружающей среды: 5–95% (без выпадения конденсата).
• Климатическое исполнение: категория 3 по ГОСТ 15150‑69.
• Герметичность затвора: класс А по ГОСТ 9544‑2015 (отсутствие видимых утечек в течение времени испытания).
• Пробное давление: 1,5PN (по ГОСТ 356).
• Материал гайки: коррозионностойкая сталь 304.
• Материал пружины: нержавеющая сталь AISI 304.
• Контактная группа: SPDT.
• Максимальная допустимая электрическая нагрузка на контактную группу:
  • 125 VAC, 15 A;
  • 250 VAC, 8 A;
  • 24 VDC, 8 A.
• Электрическое подключение: кабельный ввод PG9, винтовые клеммы, сечение провода — до 2,5 мм2.
• Средний срок службы: 10 лет.
• Габаритные размеры упаковки: 360×320×242 мм.
• Вес брутто: 27 кг.
