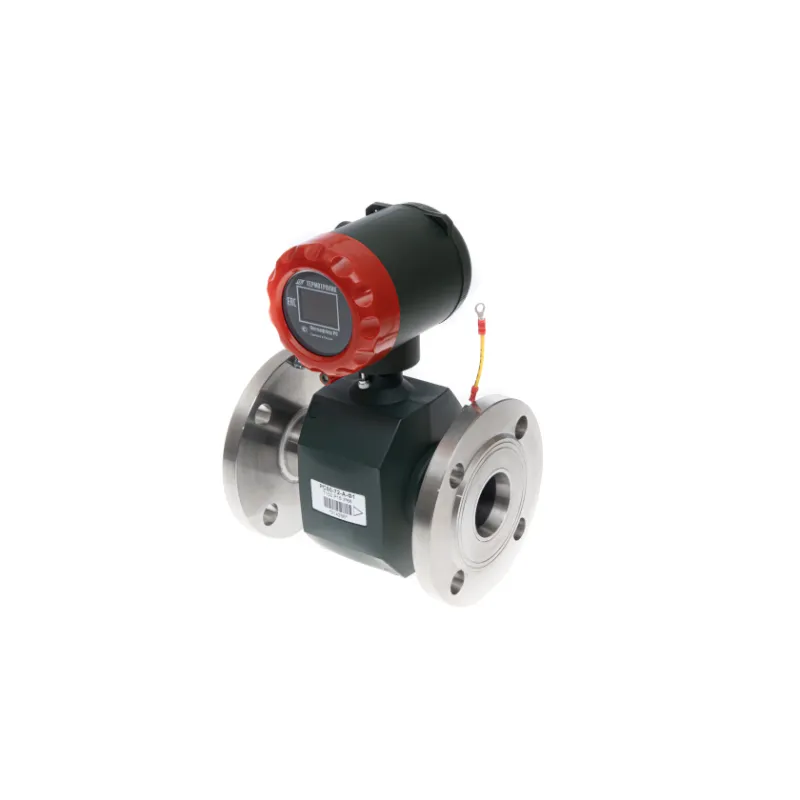

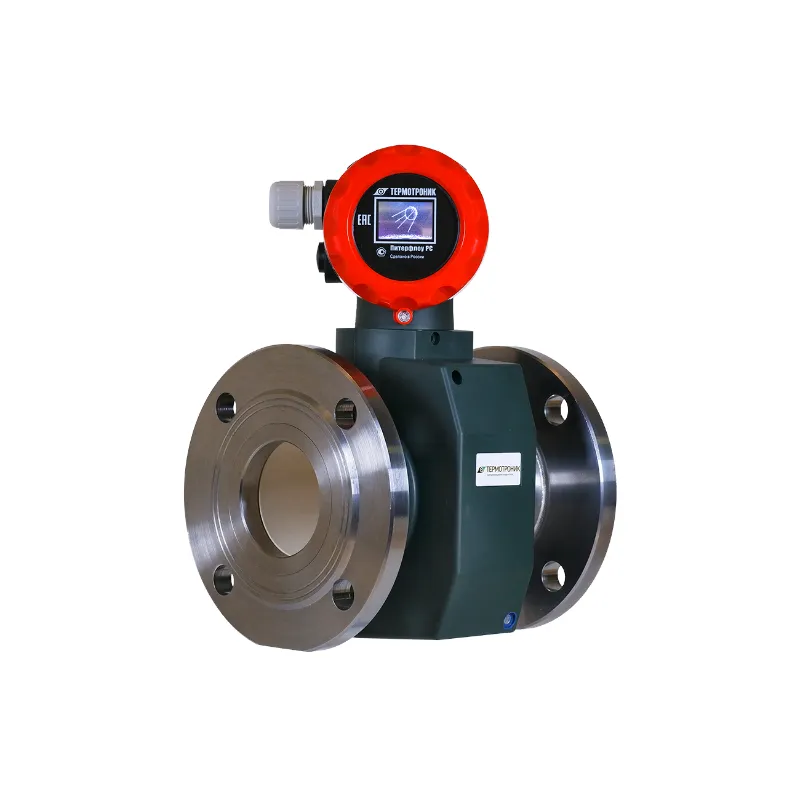

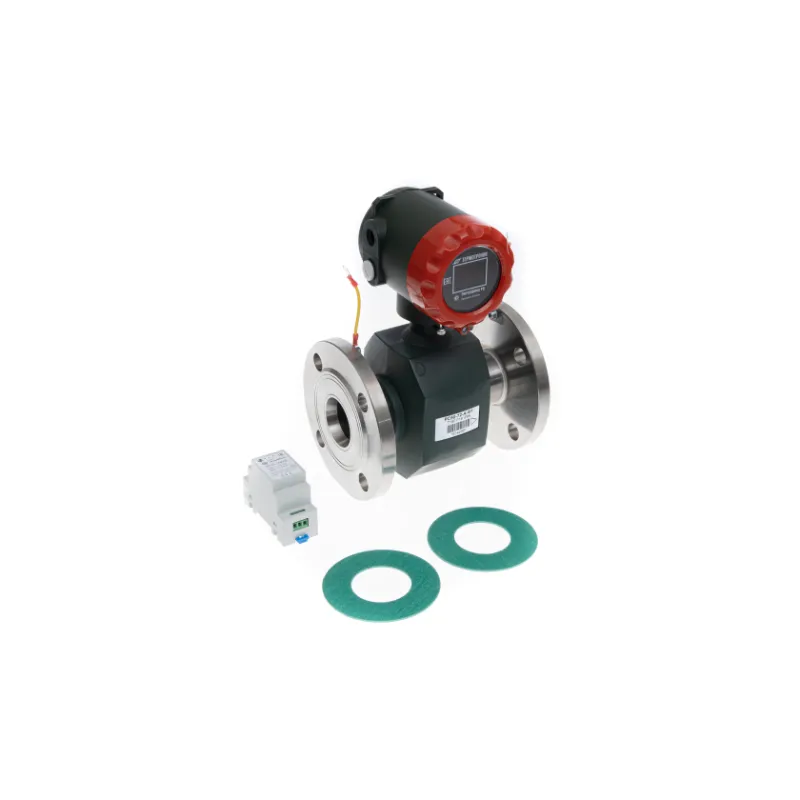

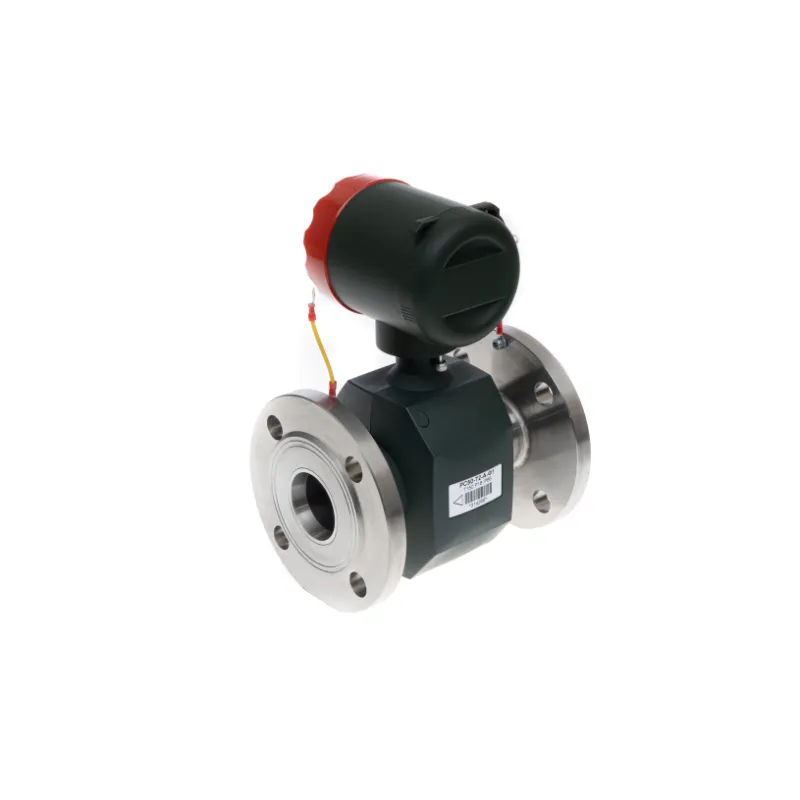

Электромагнитный расходомер Ридан Питерфлоу РС50-72-А-Ф1

Электромагнитный расходомер Ридан Питерфлоу РС50-72-А-Ф1 предназначен для измерения объёмного расхода и объёма электропроводящих жидкостей, преимущественно воды, в системах тепло- и водоснабжения, на промышленных предприятиях и в жилищно-коммунальном хозяйстве. Прибор отличается надёжностью благодаря отсутствию движущихся частей и оснащён графическим дисплеем с подсветкой для индикации результатов измерений и диагностики.

Основные характеристики

• Номинальный расход (Qном): 72 м³/ч.
• Максимальный расход (Qмакс): 90 м³/ч.
• Минимальный расход (Qмин): 0,19 м³/ч.
• Диаметр условного прохода (DN): 50 мм.
• Тип присоединения: фланцевое.
• Рабочее давление: до 16 бар (1,6 МПа).
• Температурный диапазон измеряемой среды: от 0,1 до 150 °C.
• Класс точности: 2 по ГОСТ ЕН1434.
• Степень защиты: IP66.
• Питание: внешний источник постоянного тока 12 В.
• Монтажная длина: 200 мм. теплообменники.
• Межповерочный интервал: 4 года.

Особенности и преимущества

• Встроенная система диагностики и гальваническая развязка для повышения надёжности.
• Защита от несанкционированного доступа и многоуровневая защита от протечек и конденсата.
• Графический дисплей с подсветкой, отображающий текущую информацию о расходе и состоянии прибора.
• Возможность подключения к импульсному входу тепловычислителя (например, ТВ7М) через экранированный кабель длиной до 500 м.
• Полнопроходное исполнение с минимальным падением давления.
• Усовершенствованная проточная часть (L-серия) для стабильного измерения малых расходов.
• Возможность прямого присоединения гофрошлангов.

Применение

Расходомер используется в системах учёта и регулирования расхода воды на объектах коммунального хозяйства, промышленных предприятиях, в теплоэнергетике и других отраслях. Подходит для измерения расхода питьевой воды, воды в системах отопления, а также других электропроводящих жидкостей. теплообменники

Дополнительные возможности

• Два программируемых импульсных выхода для интеграции в системы автоматизированного учёта.
• Поддержка коммуникационных интерфейсов через адаптеры USB, RS-232, RS-485 и Ethernet.
• Встроенные архивы большой глубины с возможностью считывания данных через универсальное ПО «Архиватор» (Windows XP и выше).
• Выравнивание потенциалов на фланцах без использования дополнительных проводников.
• Поворот блока электроники на 180°, три фиксированных положения.

Расходомер сертифицирован в составе теплосчётчиков Т34 (вычислитель ТВ7), СПТ-Кхх, Логика 1941/1943 и ТТ9.
