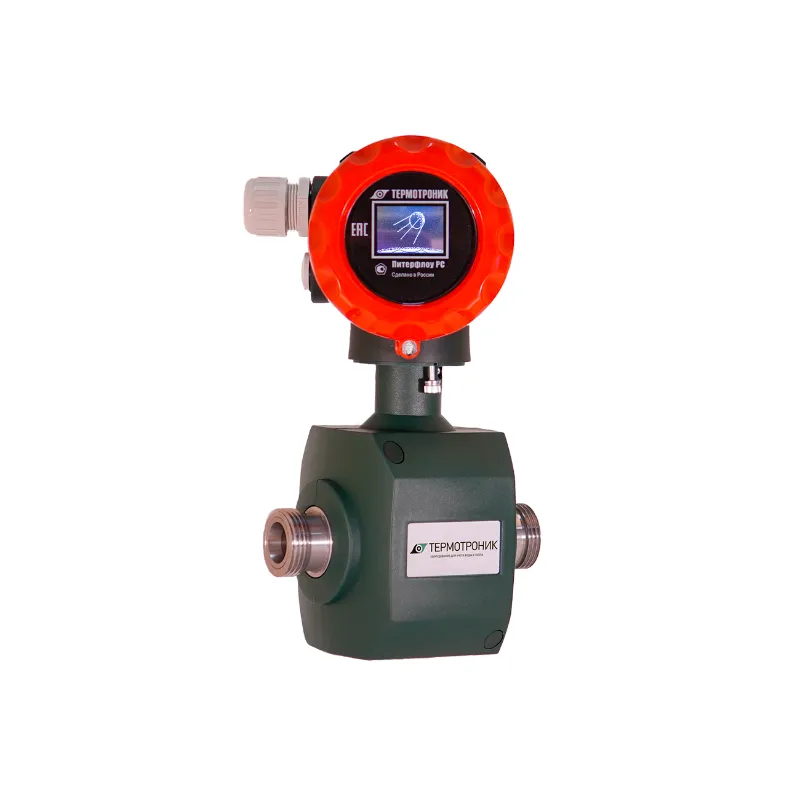

Электромагнитный расходомер Ридан Питерфлоу РС20-12-А-М

Электромагнитный расходомер «Ридан Питерфлоу» РС20–12–А–М измерение объёмного расхода и объёма питьевой воды, а также воды в системах отопления.

Технические характеристики:

• Диаметр условного прохода (Ду): 20 мм.
• Максимальный расход (Qmax): 12 м³/ч.
• Тип присоединения: сэндвич (опционально — муфта, фланцы, под заказ).
• Диапазон температур измеряемой среды: от 0 °C до +150 °C.
• Рабочее давление измеряемой среды: до 1,6 МПа.
• Максимальная скорость потока: 10 м/с.
• Степень защиты: IP65.
• Диапазон рабочих температур корпуса: от –10 °C до +50 °C.
• Питание: внешний источник питания 12 В.

Особенности конструкции:

• Электроника в отдельном опломбированном герметичном сегменте корпуса.
• Многоуровневая защита от несанкционированного доступа.
• Графический дисплей с подсветкой — отображает всю необходимую контрольную и эксплуатационную информацию.
• Непрерывная индикация текущего расхода.
• Прямое подключение пластиковых и металлических гофрошлангов.
• Выравнивание потенциалов на фланцах без использования дополнительных проводников.
• Поворот блока электроники на 180° (три фиксированных положения).
• Конструктивная защита от протечек и конденсата.

Интерфейсы и коммуникации:

• Однопроводные коммуникационные адаптеры: Ethernet, RS-232 (устанавливаются в щите рядом с источником питания).

Дополнительные функции:

• Встроенная гальваноразвязка схемы для повышения надёжности в сложных системах электропитания.
• Встроенные архивы большой глубины.
• Часы реального времени (исполнение для водоканалов, питание от отдельной литиевой батарейки).
• Считывание архивов с помощью ПО «Архиватор» (совместимо с Windows XP и выше).

Погрешность измерений:

• ±1% в диапазоне расходов от Qt1 до Qmax;
• ±2% в диапазоне расходов от Qt2 до Qt1;
• ±5% в диапазоне расходов от Qmin до Qt2.

Сертификация:

• сертифицирован в составе теплосчётчиков: Т34 (вычислитель ТВ7), СПТ-Кхх, Логика 1941/1943 (вычислители СПТ-941, СПТ-943, СПТ-961), ТТ9 (вычислитель ВКТ-7).
• соответствует требованиям ГОСТ Р 51649, ГОСТ Р ЕН 1434-1, ГОСТ Р 50193.1 и МОЗМ МР 49-1 на счётчики воды.
