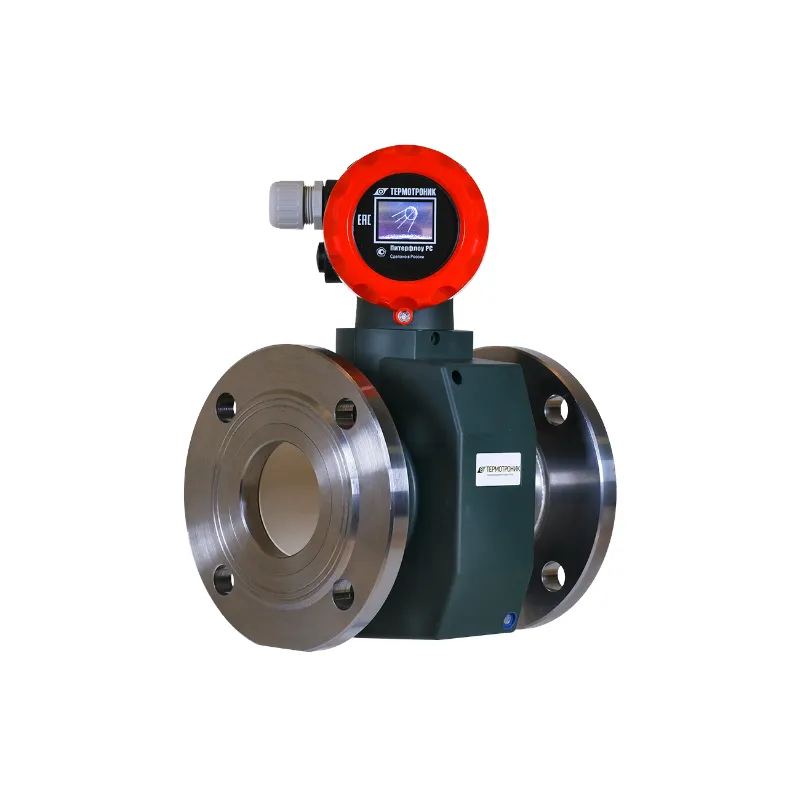

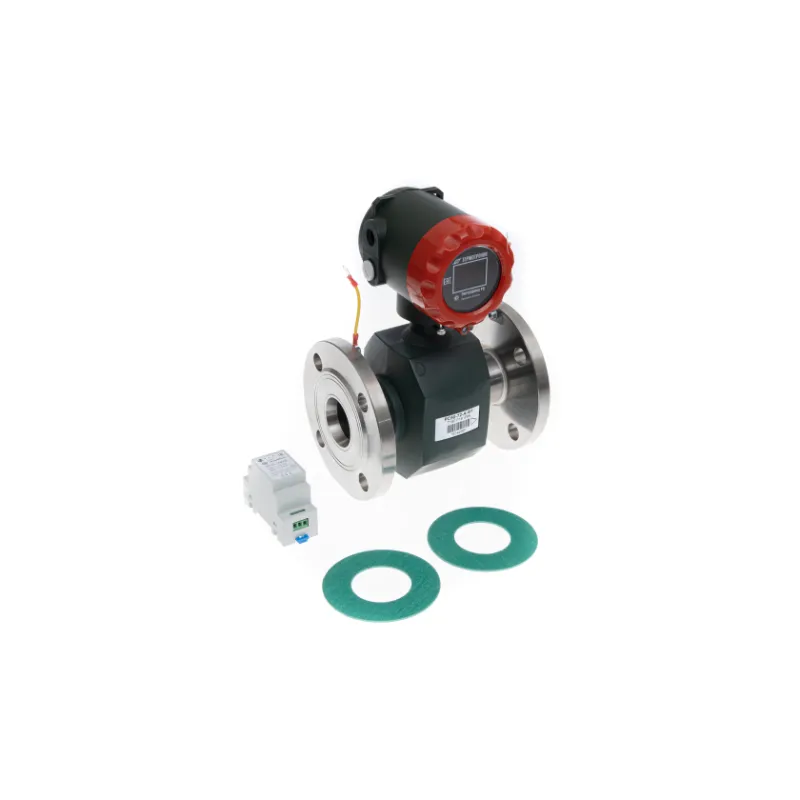

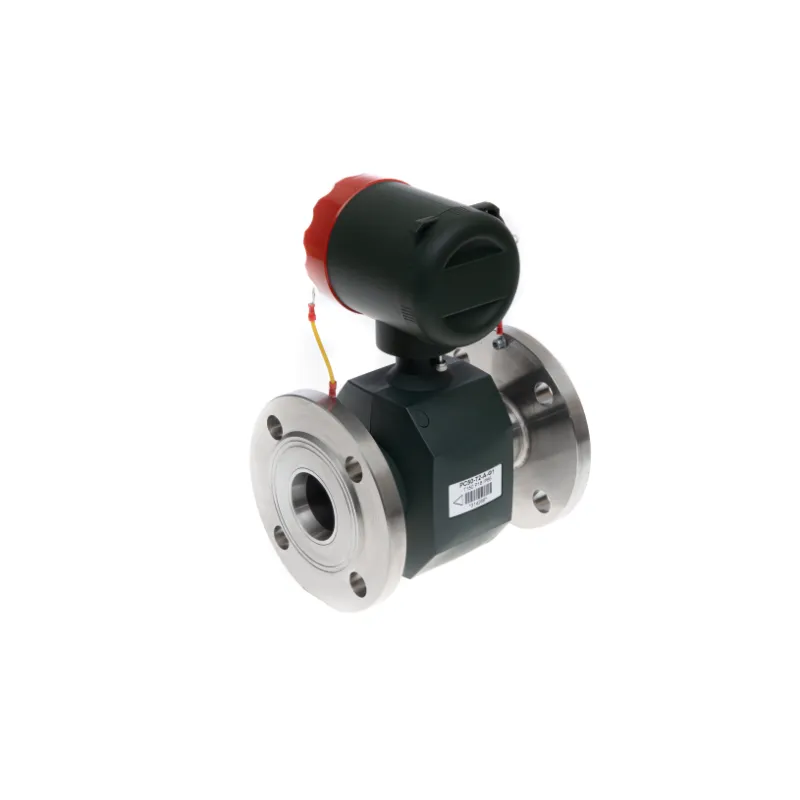

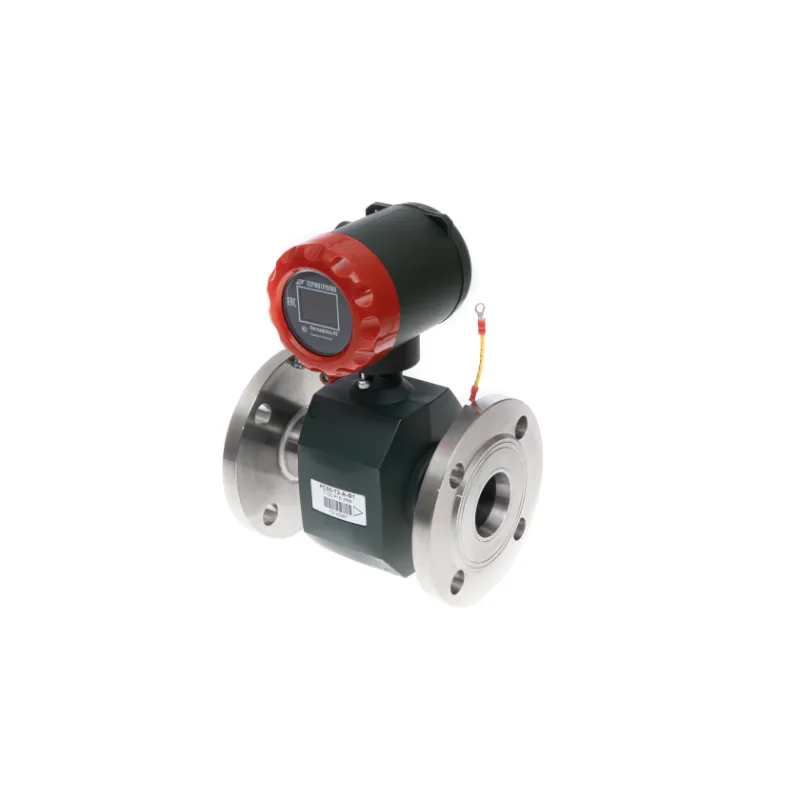

Электромагнитный расходомер Ридан Питерфлоу РС100-280-А-Ф1

Электромагнитный расходомер «Ридан Питерфлоу» РС100–280–А–Ф1 предназначены для измерения объемного расхода и объема электропроводящих жидкостей в трубопроводах, широко используются в системах учета энергетических ресурсов и автоматизации технологических процессов, системы водоснабжения, водоподготовки, орошения, мелиорации, скважин, учета сточных вод.

Основные характеристики:

• Диаметр условного прохода (ДУ): 100 мм.
• Диапазон измеряемых температур: от +1 °C до +150 °C.
• Диапазон расходов: 0,28–280 м³/ч.
• Максимальное рабочее давление: 16 бар.
• Материал корпуса: металл.
• Присоединение: фланцевое.
• Напряжение питания: 12 В.
• Мощность прибора: 100 Вт, мощность потребления — 5 Вт.
• Степень защиты: IP65.
• Межповерочный интервал: 4 года.
• Срок службы: 12 лет.
• Габаритные размеры: 320 × 250 × 150 мм.

Особенности:

• Электроника размещена в отдельном опломбированном герметичном сегменте корпуса.
• Многоуровневая защита от несанкционированного доступа.
• Графический дисплей с подсветкой — отображает всю необходимую контрольную и эксплуатационную информацию.
• Прямое подключение пластиковых и металлических гофрошлангов.
• Выравнивание потенциалов на фланцах без использования дополнительных проводников.
• Поворот блока электроники на 180° (три фиксированных положения).
• Конструктивная защита от протечек и конденсата.
• Встроенная гальваноразвязка схемы для повышения надёжности в сложных системах электропитания.

Функциональные возможности:

• Отображение результатов измерений на встроенном индикаторе.
• Накопление значений объемов.
• Передача данных на внешние устройства через интерфейс LIN.

Эксплуатационные характеристики:

• Удельная электропроводность измеряемой среды: от 10−310−3 до 10 Смм10мСм​;
• Температура измеряемой среды: от 0,1 до 150 °C;
• Рабочее давление измеряемой среды: до 1,6 (2,5) МПа;
• Температура окружающей среды: от −10 ∘C−10∘C до +50 ∘C+50∘C.

Интерфейсы:

• RS-232;
• RS-485;
• Ethernet (однопроводные коммуникационные адаптеры, устанавливаются в щите рядом с источником питания).

Сертификация: расходомер сертифицирован в составе теплосчётчиков:

• Т34 (вычислитель ТВ7);
• СПТ-Кхх, Логика 1941/1943 (вычислители СПТ-941, СПТ-943, СПТ-961);
• ТТ9 (вычислитель ВКТ-7).

Дополнительные функции:

• Встроенные архивы большой глубины.
• Считывание архивов с помощью ПО «Архиватор» (совместимо с Windows XP и выше).
• Исполнение для водоканалов с часами реального времени (питание часов от отдельной литиевой батарейки).
